LDRobot LD-06 — 360° LiDAR voor obstakels

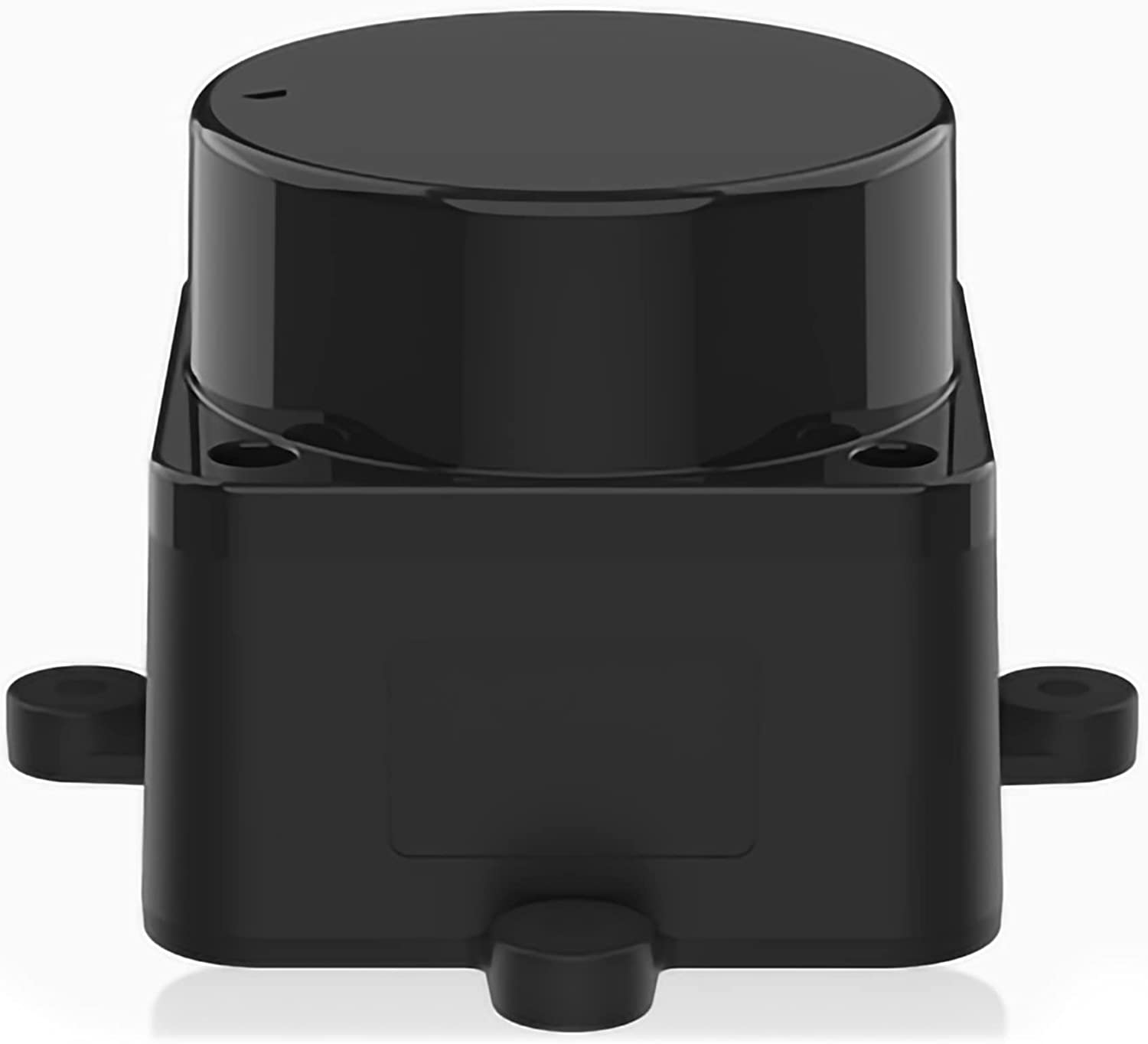

LDRobot LD-06

LD-06 — 360° DToF proximity-LiDAR

We willen horizontaal obstakels zien op de UL8. Daarom bestelden we de LDRobot LD-06: 360° DToF LiDAR (~12 m), UART naar de Pixhawk 6X Mini. Besteld 2026-09-06.

Dit is proximity / object avoidance. Geen hoogtesensor. Hoogte omlaag blijft bij de H-Flow.

Waarom LD-06

ArduPilot kent hem native (PRX1_TYPE=16). Hij past op één UART. Goedkoop genoeg om soft OA te leren. Geen surveying-LiDAR — en dat hoeft ook niet tot we veilig kunnen vliegen.

We namen geen Lightware SF45. Die is professioneler en veel duurder. RPLidar is zwaarder. We kijken later naar upgrades als OA écht zwaar moet meespelen.

Wat we doen

Wiring

  • Alleen TX van de LD-06 → FC RX.
  • PWM-motoringang op de LiDAR niet aansluiten.
  • Voeding 5 V — TELEM1 heeft genoeg stroom.

Op onze mapping: TELEM1 / SERIAL1. ELRS blijft op TELEM2. Zie poorten & wiring.

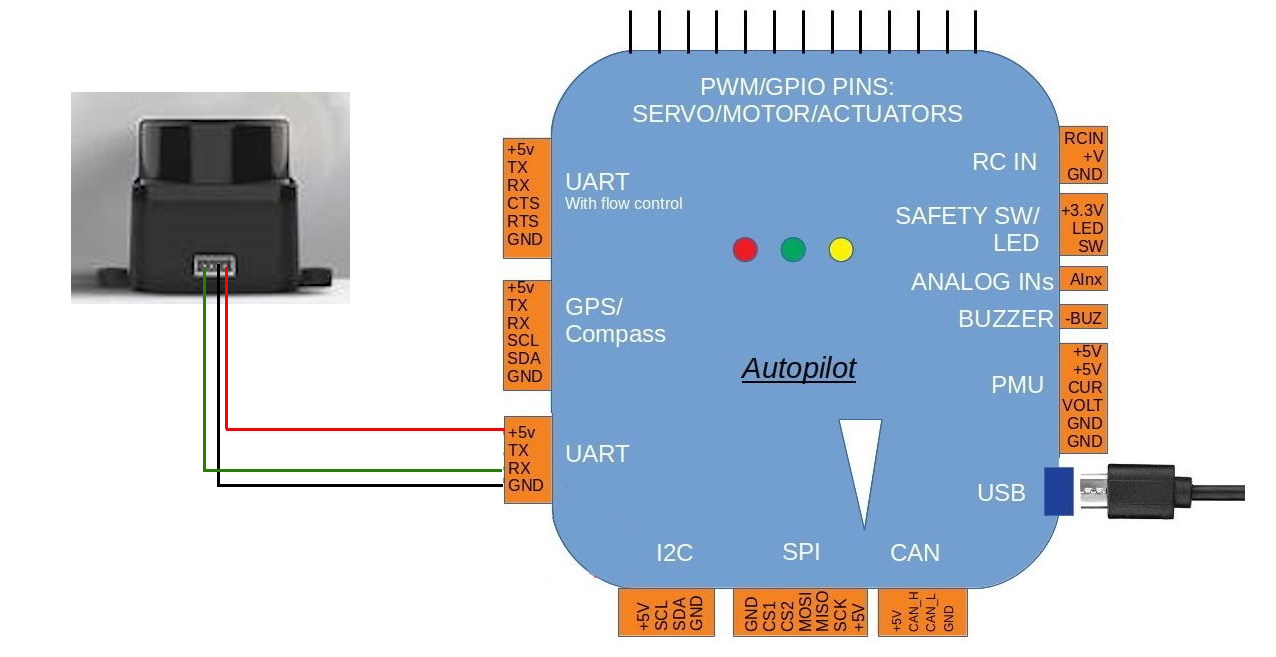

LD-06 wiring

UART TX → FC RX; 5 V voeding

Params (voorbeeld SERIAL1):

Parameter Waarde
SERIAL1_PROTOCOL 11 (Lidar360)
SERIAL1_BAUD 230 (230400)
PRX1_TYPE 16 (LD06)
PRX1_ORIENT 0 top / 1 ondersteboven
BRD_SER1_RTSCTS 0 (vaak nodig)

Daarna OA aanzetten (OA_TYPE / avoid params) als we actief willen ontwijken. Eerst soft. Open veld. Props af bij bench.

Montage UL8

  • Horizontaal, pijl naar voor.
  • Vrij zicht: niet blokkeren door F9P-helical, M9N-mast, poten of props.
  • Top of onder — onder: lange poten + H-Flow vrij houden.
  • H-Flow blijft RNGFND1 omlaag. LD-06 = PRX, geen tweede hoogtesensor.

Stap: obstakelbewustzijn. Setup-notities: ardupilot-setup.md.

Gebruik recente Copter 4.6+ (driver-fixes: PR #27045, PR #27059).

Naslag

Spec Waarde
Bereik tot ~12 m
Scan 360°
Meetfrequentie ~4500 Hz
Omgevingslicht ~25–30 kLux (budget outdoor)
Interface UART (TX → FC)
Voeding 5 V
Gewicht ~40–50 g
Bescherming IPX4-klasse

Wiki: LD-06 · Proximity · Object avoidance · Simple OA · BendyRuler

Verder lezen

Keuzelog

Wat LDRobot LD-06 360° DToF LiDAR
Waarom Horizontale proximity / OA op UART; native ArduPilot
Onze keuze LD-06 op TELEM1; geen primary hoogte; soft OA eerst

ArduPilot setup

ArduPilot setup — LDRobot LD-06

Gebaseerd op: https://ardupilot.org/copter/docs/common-ld06.html
FC: Pixhawk 6X Mini · firmware: ArduCopter

Hardware

LD-06 5V  ──► 5V (Telem-rail of aparte 5V BEC, genoeg stroom)
LD-06 GND ──► GND
LD-06 TX  ──► FC UARTx RX
LD-06 RX  ──► (niet nodig)
LD-06 PWM ──► (niet aansluiten; default spinsnelheid)
  • Monteer horizontaal; pijl op de unit wijst naar de neus.
  • Top: PRX1_ORIENT = 0 · ondersteboven: PRX1_ORIENT = 1.
  • Zorg dat GPS-masten, poten en props het scanvlak niet permanent blokkeren.

Parameters (voorbeeld SERIAL1 / Telem1)

Pas SERIALn aan naar de poort die je echt gebruikt (niet de ELRS-poort).

Parameter Waarde Betekenis
SERIAL1_PROTOCOL 11 Lidar360
SERIAL1_BAUD 230 230400 baud
PRX1_TYPE 16 LD06
PRX1_ORIENT 0 of 1 top / onder
BRD_SER1_RTSCTS 0 flow control uit (vaak verplicht op Telem1/2)

Herstart FC na schrijven.

Controleren

  1. Mission Planner → Flight Data → Status: proximity / prx afstanden moeten meebewegen.
  2. Messages: geen “No data from lidar” / serial errors.
  3. Draai handmatig een obstakel rondom: sector-afstanden moeten updaten.

Antenne / frame in het scanvlak

Als een GPS-helical, ELRS-antenne of poot permanent in de 360°-scan zit, laat ArduPilot die sector negeren (exclusion zone):

Parameter Voorbeeld Betekenis
PRX1_IGN_ANG1 180 Middelpunt van de blinde sector (0° = neus)
PRX1_IGN_WID1 40 Breedte in graden (±20° rond dat middelpunt)
  • Tot meerdere sectoren: PRX1_IGN_ANG2 / WID2, enz.
  • Eerst hoek meten in MP Proximity-view, dan WID iets ruimer zetten dan het obstakel.
  • Liever eerst montage verbeteren; ignore is voor onvermijdelijke frame-delen.

Optioneel bij takeoff/landing: PRX_IGN_GND = 1 (grond als obstakel negeren).

Object avoidance (optioneel, ná stabiele proximity)

Zie ArduPilot object-avoidance docs. Typisch:

  • Avoidance inschakelen (OA_TYPE / gerelateerde avoid-params volgens firmwareversie)
  • Marges conservatief houden op UL8 (niet agressief dichtbij bomen/muren testen)
  • Eerst Loiter/AltHold met avoid soft; Auto/BendyRuler later

Conflict met andere sensoren

Sensor Rol Let op
H-Flow Optical flow + hoogte (FLOW / RNGFND1) Blijft omlaag; niet vervangen door LD-06
M9N + F9P GNSS Top-mount LD-06 vrijhouden van helical
XR4 ELRS RC UART Eigen serial; niet delen met LD-06

Bekende beperkingen

  • Fel zonlicht / glazen / dunne takken: budget-ToF kan ruis geven (SF45 is outdoor-sterker).
  • 360° + OA kost CPU — Pixhawk 6X Mini aankan het, maar begin met 1 proximity-sensor.
  • Geen vervanging voor VLOS / FPV-blik vooruit.
