We hebben een autopilot nodig die ArduPilot aankan, triple IMU heeft, en past in de AOS UL8 V5. Daarom de Pixhawk 6X Mini + PM02D: dezelfde FMUv6X-computer als de Standard 6X, maar op een lichte Mini-baseboard (~26.5 g).

Firmware: ArduPilot Copter, target Pixhawk6X. Store: holybro.com — Pixhawk 6X (variant Mini / PM02D). Docs: overview · Mini ports.

Waarom Mini, niet Standard

Holybro levert één Pixhawk 6X flight-controller module (SKU 11073). Het verschil zit in de baseboard:

Pixhawk 6X (Standard) Pixhawk 6X Mini (onze keuze)
FC-module Zelfde FMUv6X (STM32H753, triple IMU, dual baro, Ethernet PHY) Zelfde
Baseboard Standard v2A / v2B (aluminium) Mini
Afmeting baseboard ~52.4 × 102 × 16.7 mm ~43.4 × 72.8 × 14.2 mm
Gewicht baseboard ~51–72 g (bron afhankelijk) ~26.5 g
Gebruik Grotere drones, veel peripherals Compacte long-range / FPV-frames
Poorten Volledige Standard-layout Compact — zie tabel hieronder
Montage Groter footprint 30.5 mm stack, past in AOS UL8 V5

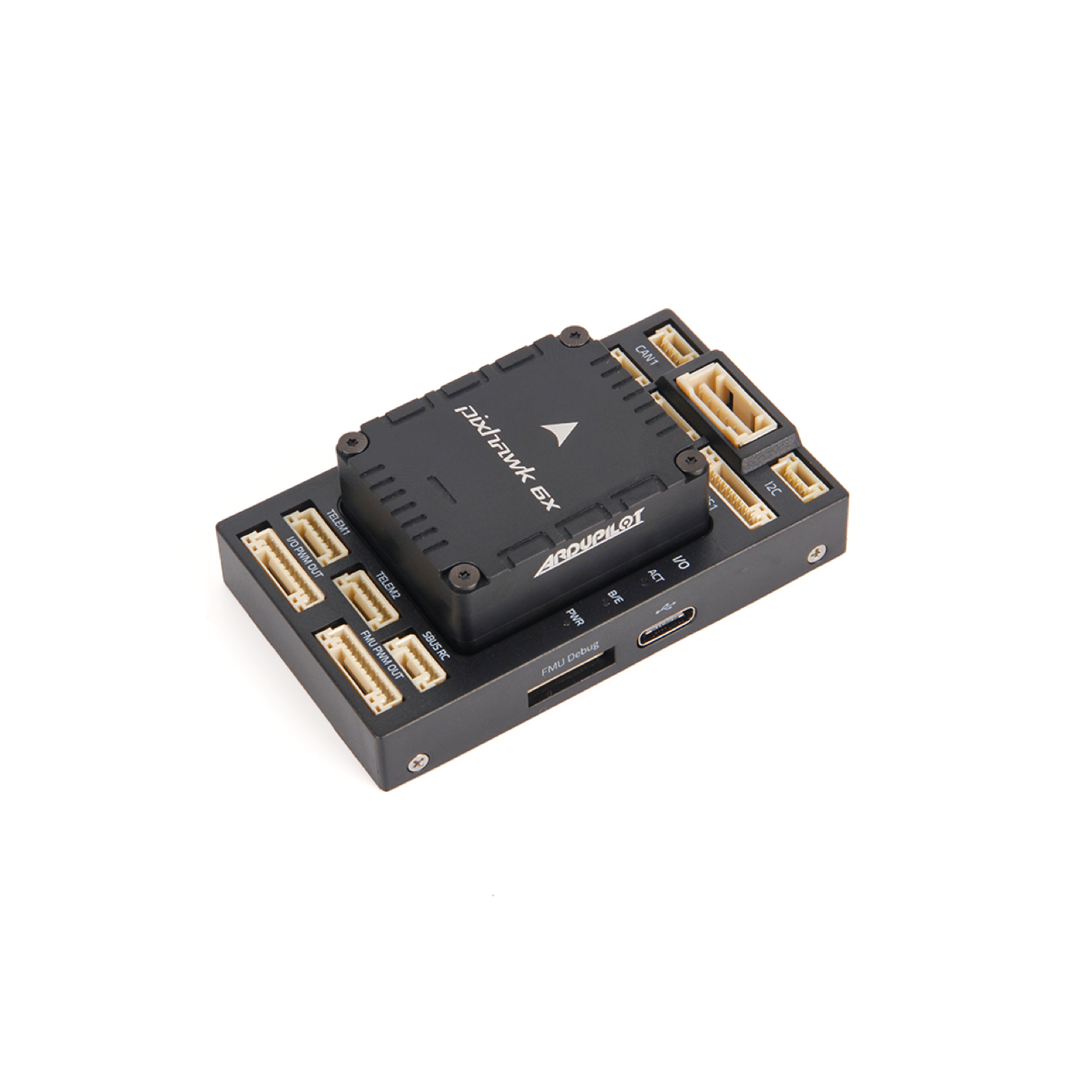

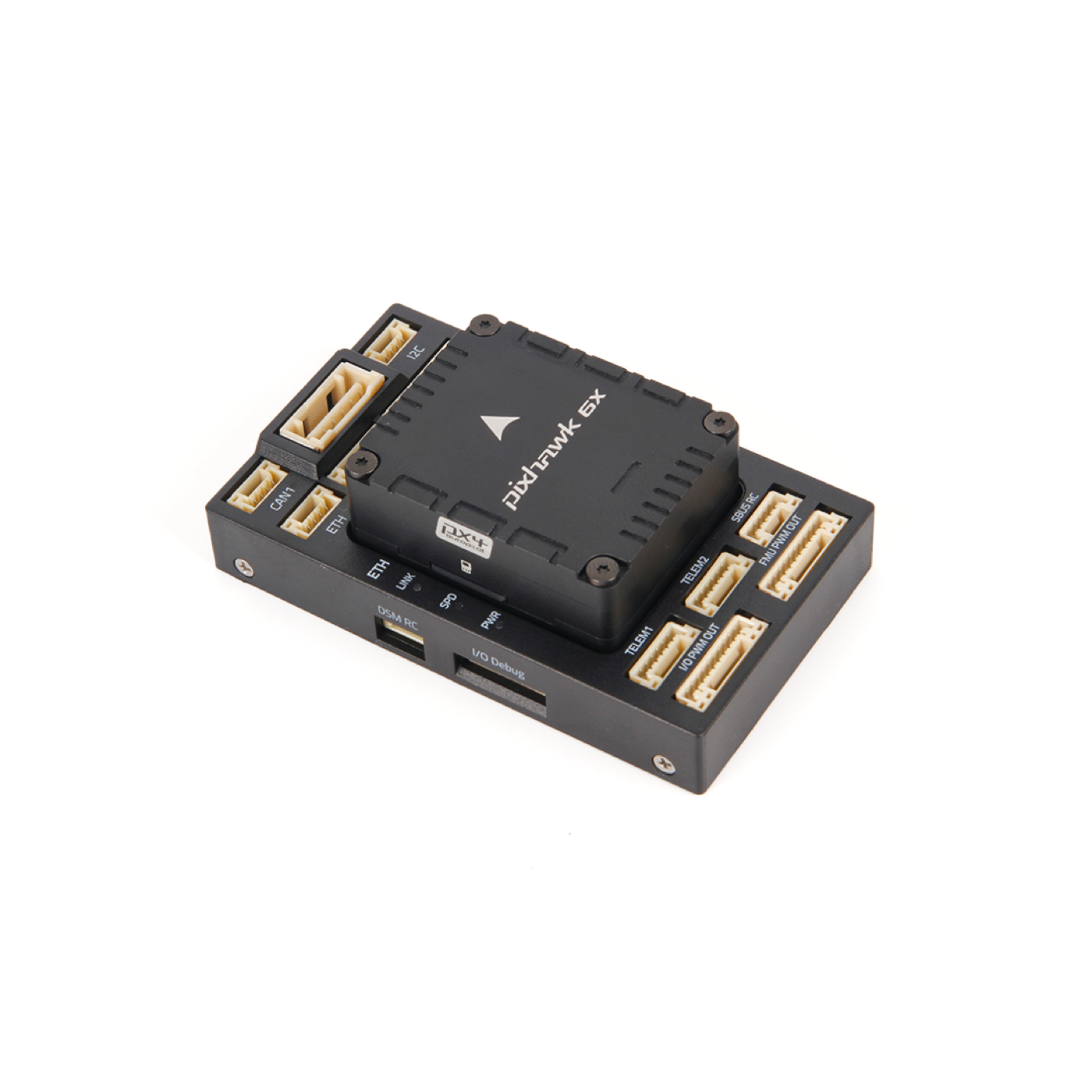

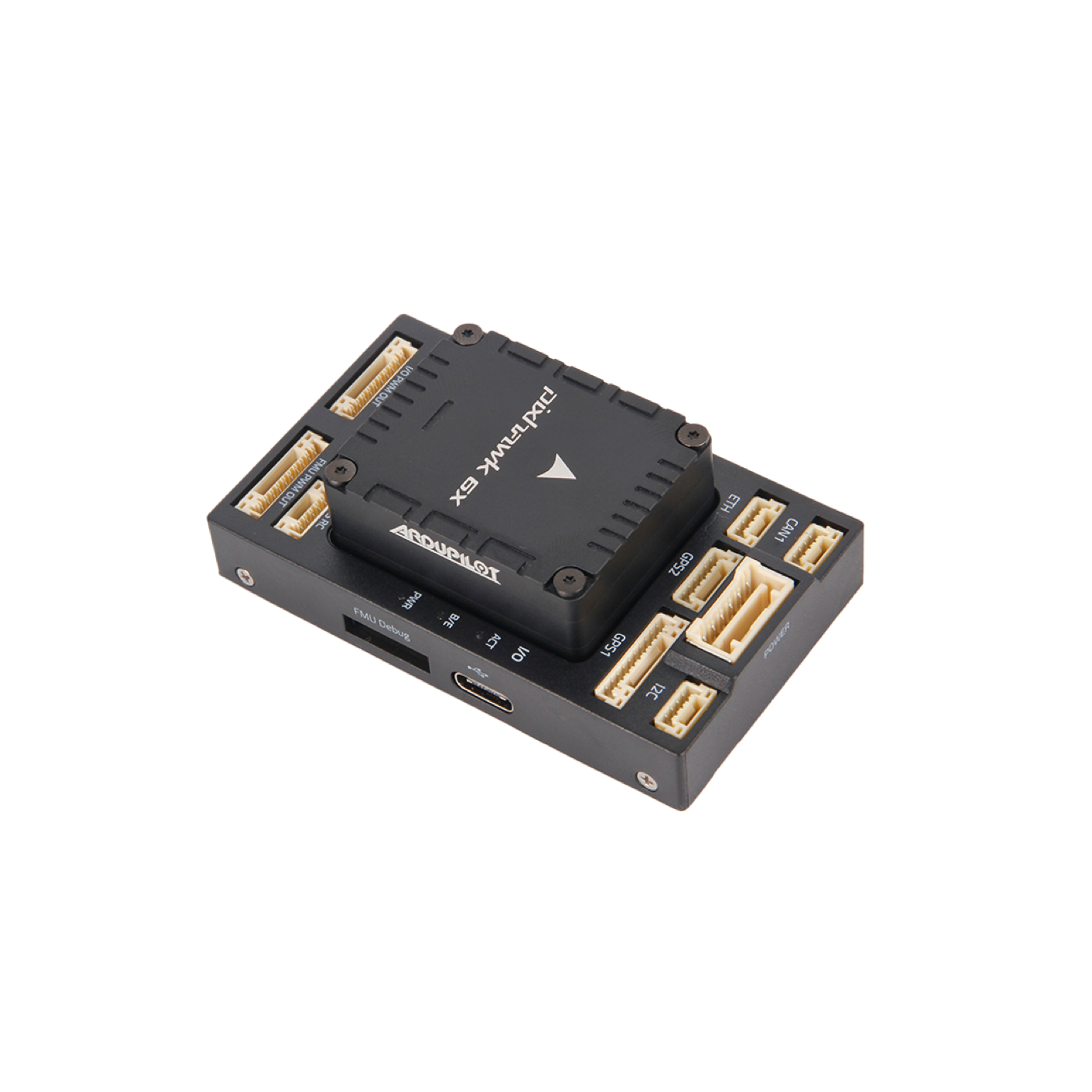

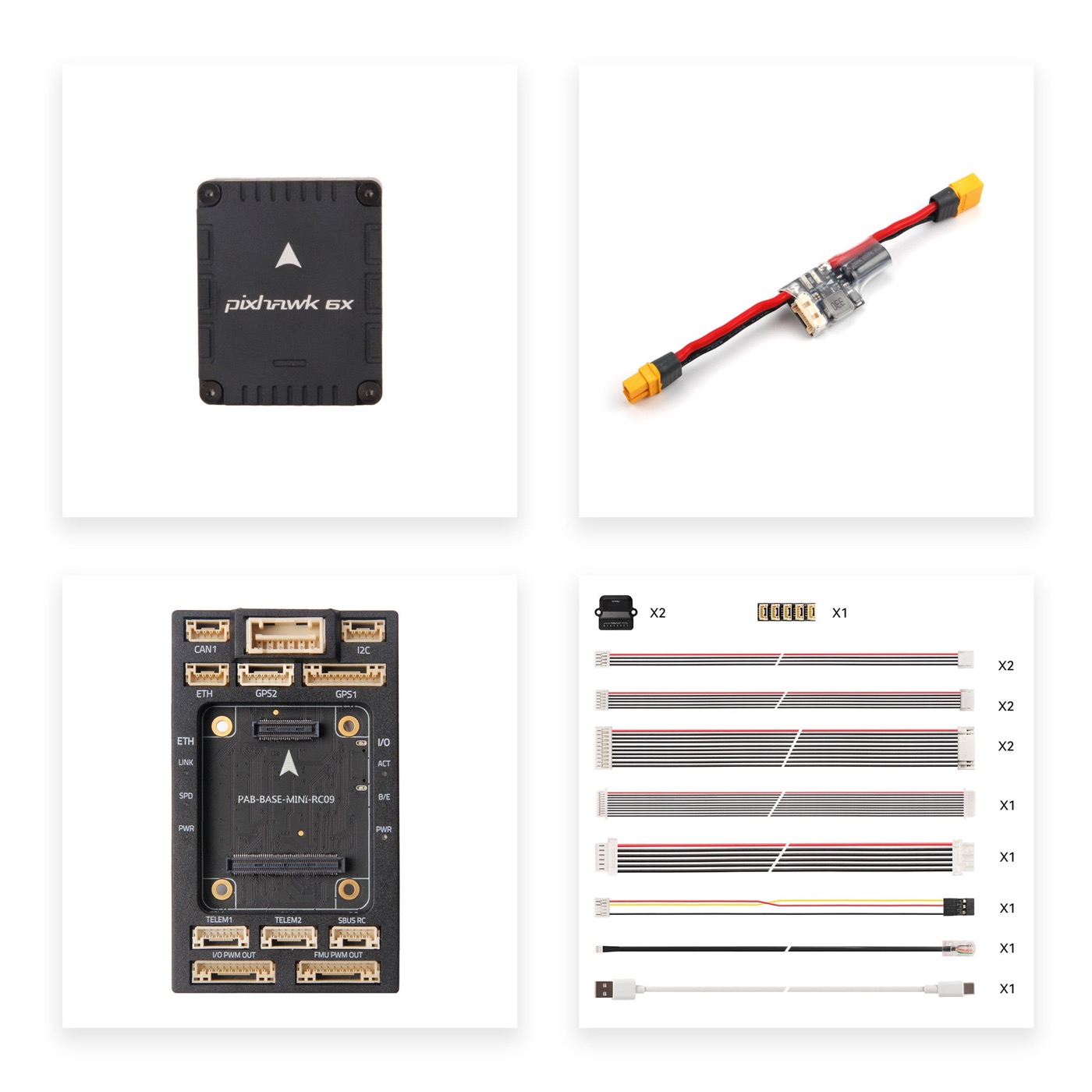

Onze kit — Mini + PM02D (digitaal)

Kort: de “computer” is hetzelfde; Mini is de kleinere I/O-board. Gekozen voor gewicht, formaat en montage op de UL8. Uitgebreid: ports-vergelijking.md.

(Let op: dit is Pixhawk 6X, niet 6C — 6C is een goedkopere lijn met minder IMU-redundantie.)

Wat we doen

  1. Soft-mount op 30.5 mm in de UL8 (X-Cell).
  2. Flashen via Mission Planner → Pixhawk6X (firmware).
  3. Kabels uit de Mini cable set volgens de locked mapping hieronder.
  4. POWER1 → PM02D; TELEM2 → ELRS; CAN1 → hub; GPS2 → Micro M9N.
  5. Safety: Micro M9N heeft geen knop → BRD_SAFETY_DEFLT = 0 (anders geen arm).

Details: poorten & wiring · stap 2 — FC & power.

Processors & sensors — wat doen ze?

Specs volgen Holybro’s huidige Rev8-shipping; oudere modules kunnen Rev3/4-sensoren hebben.

De twee processors

Chip Rol Wat ArduPilot ermee doet
FMU — STM32H753 (Cortex-M7 @ 480 MHz, 2 MB flash, 1 MB RAM) Hoofdcomputer Hier draait ArduCopter (Pixhawk6X): EKF, navigatie, missies, serial/CAN-drivers, logging.
IO — STM32F103 (Cortex-M3 @ 72 MHz, 64 KB SRAM) I/O-coprocessor (IOMCU) Beheert MAIN OUT-PWM naar de ESC’s. Als de FMU hangt, kan de IOMCU nog failsafe-outputs sturen.

Kort: de H753 denkt; de F103 blijft de motoren aansturen als het misgaat.

On-board sensors (Rev8)

Sensor Chip(s) Waarvoor In ArduPilot
Accel / Gyro (IMU) ×3 3× ICM-45686 (BalancedGyro™) Versnelling + hoeksnelheid Kern van EKF3. Drie IMU’s op aparte bussen + eigen voeding: bij uitval schakelt ArduPilot over (EK3_IMU_MASK). Vibration isolation + IMU-heater helpen tegen motortrilling.
Barometer ×2 ICP20100 + BMP388/580/581 Luchtdruk → relatieve hoogte BARO in EKF. Dual baro = redundantie.
Magnetometer BMM150 Heading Interne compass. Op een quad vaak lawaaiig — daarom ook compass op Micro M9N / F9P.

Oudere revisies (Rev3/4)

Sensor Chip(s)
Accel/Gyro BMI088 of ICM-20649 · ICM-42688-P · ICM-42670-P
Barometer 2× BMP388
Mag BMM150

ArduPilot laadt de juiste drivers; jij hoeft chipnamen niet te “configuren”. Firmware-target blijft Pixhawk6X.

Wat dit te maken heeft met ArduPilot

  1. ArduPilot draait op de FMU (H753) — niet op de sensorchips.
  2. IMU’s + baro + mag voeden EKF3. GPS/optical flow (H-Flow) vullen positie aan.
  3. Redundantie (3× IMU, 2× baro) is waarom we 6X kozen i.p.v. 6C.
  4. Externe sensoren gaan via UARTs/CAN op de Mini-baseboard — zie poorten & wiring.
  5. Altijd matching build flashen: Mission Planner → Pixhawk6X · ArduPilot + ELRS.

Holybro: Pixhawk 6X overview · ArduPilot: Pixhawk 6X.

I/O & poorten — wat is wat (en wat wij doen)

Holybro’s featurelijst beschrijft vooral de Standard-baseboard. Op de Mini ontbreekt een deel van de connectors; de FC-module is hetzelfde.

PWM-uitgangen (motoren / servo’s)

Spec (Holybro) Betekenis Onze build
16× PWM servo outputs 8× MAIN OUT (IOMCU) + 8× AUX OUT (FMU) MAIN OUT → Pacer 60A V2 → 4× F100 (+ LR8 props). AUX blijft reserve.
3.3 V / 5 V signal mode Logisch niveau PWM; wisselen vraagt baseboard-mod Standaard laten — geen mod. Pacer accepteert FC-PWM/DShot.

RC-ingangen (klassiek)

Spec Betekenis Onze build
DSM / Spektrum Spektrum-satelliet Niet gebruikt.
PPM / S.Bus Klassieke RX; op Mini als SBUS RC Niet gebruikt. RC = ELRS CRSF op UART.
Analog/PWM RSSI + S.Bus out RSSI + SBUS doorlussen Niet gebruikt.

Waarom niet SBUS? ExpressLRS + XR4 praat CRSF over een volle UART (setup) — lagere latency, telemetry terug naar de TX16S.

Seriële poorten (UARTs)

Mini heeft TELEM1 + TELEM2 (geen TELEM3, geen UART4&I2C-combo). GPS1/GPS2 zijn ook serial, maar dedicated connectors.

Poort Functie Notes Onze build (ArduPilot)
TELEM1 Algemene UART Full flow-control; aparte 1.5 A-limiet op 5 V LD-06 — SERIAL1, PROTOCOL=11, baud 230400
TELEM2 Algemene UART Full flow-control XR4 ELRS — SERIAL2, PROTOCOL=23 (CRSF)
TELEM3 Extra UART — Ontbreekt op Mini
UART4 + I2C + GPIO Combo op Standard — Ontbreekt op Mini
GPS1 10-pin (UART + I2C + safety/buzzer) — Leeg (F9P = DroneCAN → GPS1_TYPE=9)
GPS2 6-pin (UART + I2C) — Micro M9N — SERIAL4 / GPS2_TYPE=1

Één device per UART. Protocol kies je per SERIALn_PROTOCOL.

I2C · Ethernet · SPI · CAN · Power

Spec Onze build
1× I2C (4-pin) Reserve. Compass zit op GPS2/M9N; PM02D hangt aan POWER1.
100 Mbps Ethernet Reserve — zie later. Niet nodig tot we veilig kunnen vliegen.
SPI Geen connector op Mini.
CAN CAN1 → CAN Hub → F9P + H-Flow. CAN2 ontbreekt.
POWER (SMBus) Alleen POWER1 → PM02D. POWER2 ontbreekt.
AD & IO Ontbreekt op Mini.
Debug (FMU / IO) Alleen bij firmware-debug; dagelijks flashen via USB-C.

Samenvatting: onze locked mapping

POWER1 ──► PM02D ◄── batterij          (digitale PM / SMBus)
TELEM1 ──► LD-06                       (LiDAR / proximity)
TELEM2 ──► XR4 ◄── TX16S               (ELRS CRSF, geen SBUS)
GPS2   ──► Micro M9N                   (GPS + compass, 6-pin)
GPS1   ──► (leeg)                      (F9P = DroneCAN, niet deze stekker)
CAN1   ──► Hub ──► F9P + H-Flow        (RTK + optical flow)
MAIN   ──► Pacer ──► 4× F100           (PWM/DShot)
I2C / ETH / AUX OUT / SBUS/DSM ──► bewust vrij of ongebruikt

Poortreservering (locked)

Vaste toewijzing. Wijzig alleen via docs-update.

Poort ArduPilot Device Docs
PM02D POWER1 digitaal PM PM02D power + I2C telem
LD-06 TELEM1 SERIAL1 LD-06 PROTOCOL=11, baud 230400
XR4 TELEM2 SERIAL2 XR4 ELRS CRSF PROTOCOL=23 · setup
leeg GPS1 SERIAL3 leeg F9P via CAN (GPS1_TYPE=9)
Micro M9N GPS2 SERIAL4 Micro M9N GPS + compass (GPS2_TYPE=1)
CAN Hub CAN1 DroneCAN CAN Hub → F9P + H-Flow mount: 07
Pacer F100 Props MAIN OUT PWM / DShot Pacer 60A V2 → F100 ×4 props: LR8×4.2×3
USB-C USB-C (module) SERIAL0 GCS / flash Mission Planner
reserve I2C / ETH / AUX — vrij —
unused SBUS RC / DSM — niet gebruiken RC via XR4 op TELEM2

Niet aanwezig op Mini: POWER2 · TELEM3 · CAN2 · UART4&I2C · SPI · AD&IO · USB JST-GH.

POWER1 ──► PM02D ◄── 6S2P batterij
TELEM1 ──► LD-06
TELEM2 ──► XR4 ◄── TX16S
GPS2   ──► Micro M9N
GPS1   ──► (leeg)
CAN1   ──► Hub ──┬─► F9P Helical
                 └─► H-Flow
MAIN   ──► Pacer ──► 4× F100 (+ LR8 props)
I2C / ETH / AUX ──► reserve

Poorten — Standard vs Mini

Connector Standard v2 Mini Reservering
POWER1 ✅ ✅ PM02D
POWER2 ✅ ❌ —
TELEM1 ✅ ✅ LD-06
TELEM2 ✅ ✅ XR4
TELEM3 ✅ ❌ —
GPS1 ✅ ✅ leeg (F9P = CAN)
GPS2 ✅ ✅ Micro M9N
CAN1 ✅ ✅ Hub + F9P + H-Flow
CAN2 ✅ ❌ —
UART4 & I2C ✅ ❌ —
I2C (4-pin) ✅ ✅ reserve
SPI ✅ ❌ —
ETH ✅ ✅ reserve
USB JST-GH ✅ ❌ USB-C op module
AD&IO ✅ ❌ —
AUX & RSSI (apart) ✅ ❌ —
RC IN / SBUS RC ✅ RC IN ✅ SBUS RC ongebruikt (ELRS)
DSM RC ✅ ✅ ongebruikt
MAIN OUT (8×) ✅ ✅ Pacer / F100
AUX OUT (8×) ✅ ✅ reserve
FMU / IO Debug ✅ ✅ development

Mini heeft wél

POWER1 · TELEM1 · TELEM2 · GPS1 · GPS2 · CAN1 · I2C · ETH · DSM RC · SBUS RC · MAIN OUT · AUX OUT · debug-poorten · USB-C op de FC-module.

Mini heeft níet (t.o.v. Standard)

POWER2 · TELEM3 · CAN2 · UART4&I2C-combo · SPI · AD&IO · USB JST-GH · apart AUX&RSSI-blok.

Safety switch

Onze Micro M9N heeft geen safety-knop. Zonder switch: zet BRD_SAFETY_DEFLT = 0 anders blijf je in safety-state (geen arm). Wiki: Safety Switch. Losse knop is optioneel later — niet nodig voor de eerste vlucht.
