Micro M9N GPS — UART-GNSS op GPS2

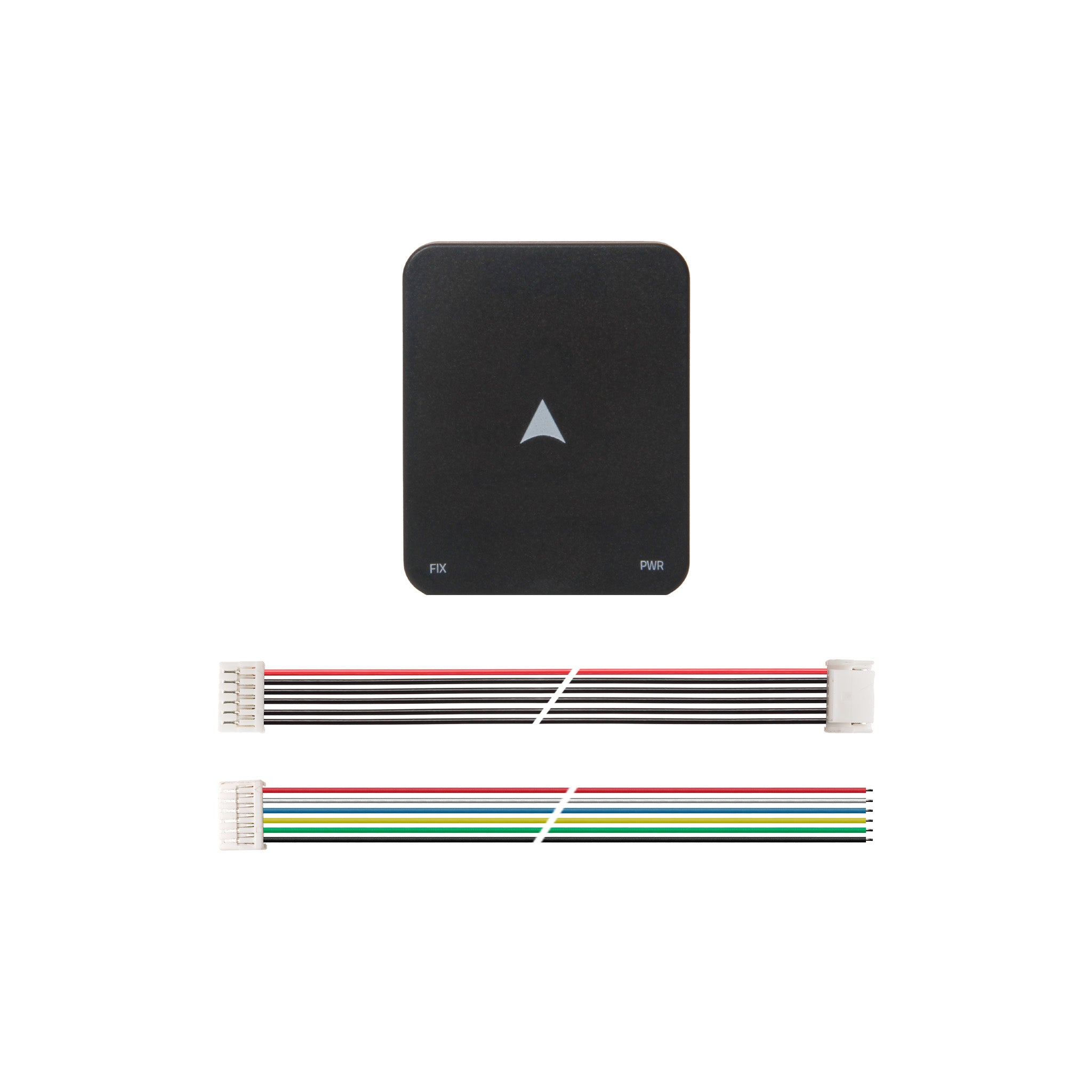

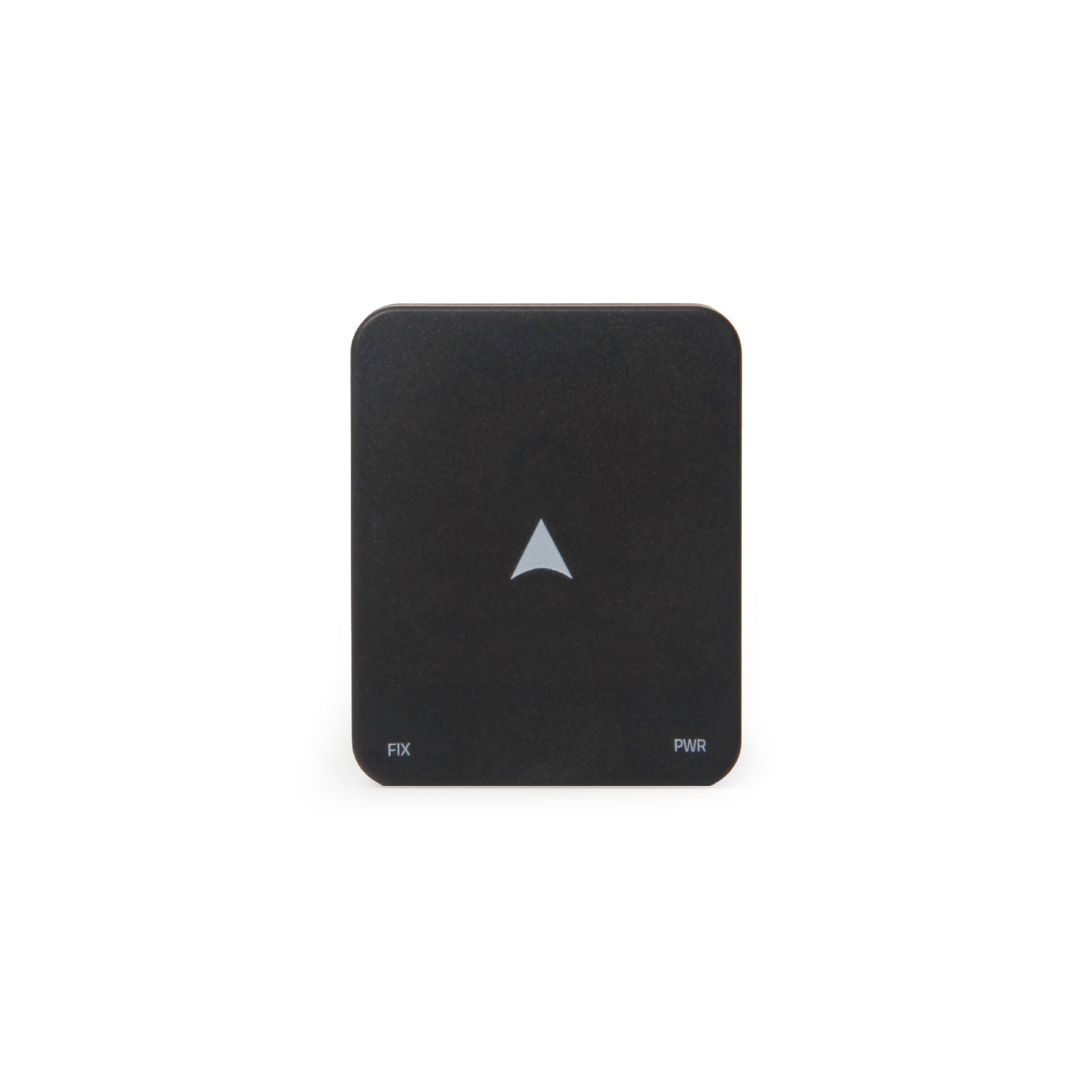

Micro M9N (IST8310) met case — compacte UART-GPS

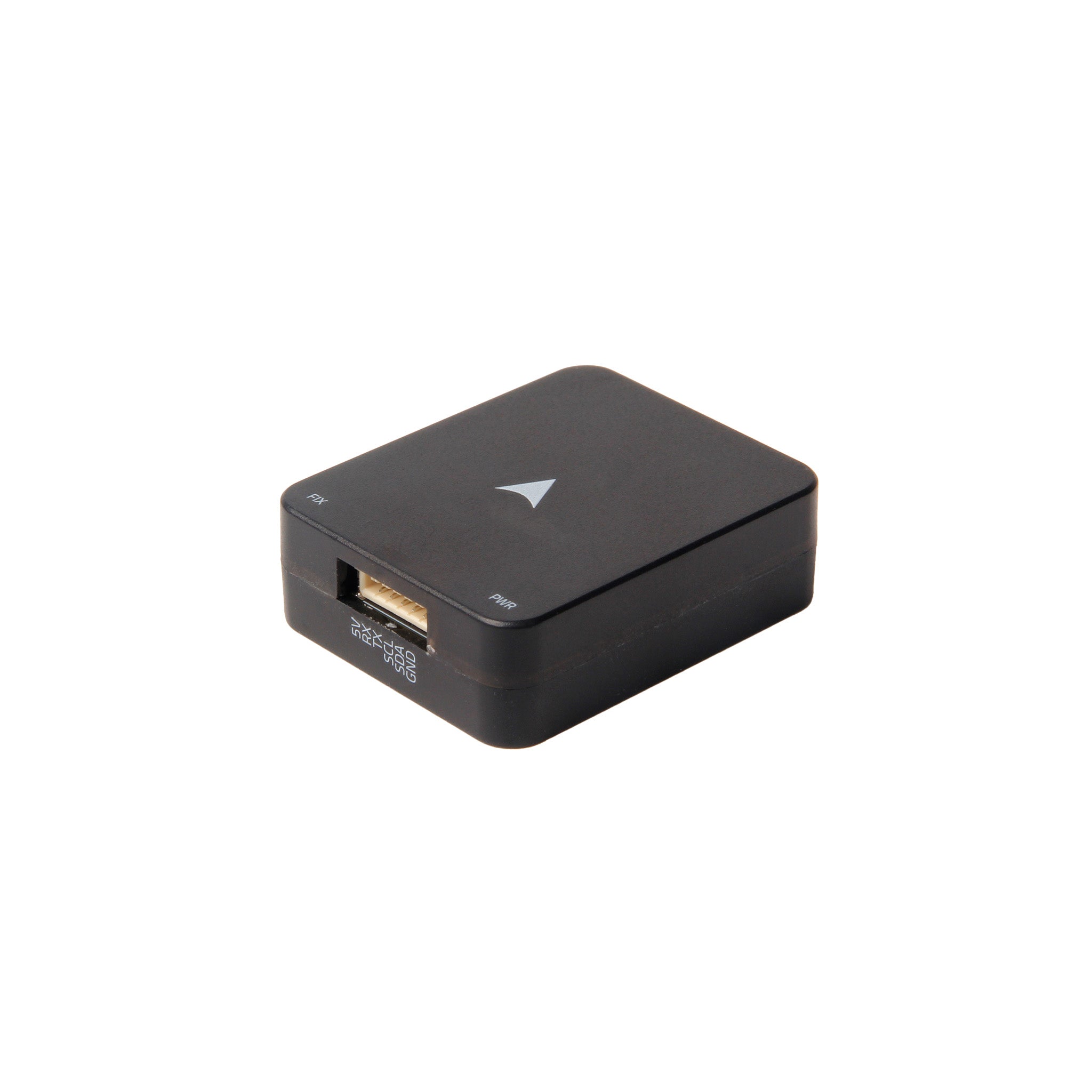

6-pin JST-GH — past native op GPS2
We willen een tweede GNSS naast de F9P Helical. De Micro M9N is klein, heeft een IST8310-compass, en steekt recht in GPS2 op de Pixhawk 6X Mini.
Waarom Micro M9N
De module is 6-pin (UART + I2C). Dat past op GPS2 — niet forceren op 10-pin GPS1. Er is geen safety-switch of buzzer op de Micro. Daarom zetten we later BRD_SAFETY_DEFLT = 0 als we geen losse knop toevoegen.
Dual GPS met F9P: F9P via DroneCAN vult GPS1_TYPE=9 (GPS1-stekker mag leeg). Micro M9N op GPS2 is GPS2_TYPE=1.
Order: $38.99 · Store: holybro.com — Micro M9N GPS · Docs: Micro M10/M9N overview.
Wat we doen
- Stekker in GPS2 (6-pin).
- Compass kalibreren; IST8310 soms
COMPASS_ORIENT=6als de dance niet lukt. - ArduPilot dual GPS:
| Param | Waarde | Betekenis |
|---|---|---|
GPS1_TYPE |
9 |
DroneCAN F9P (geen stekker op GPS1) |
GPS2_TYPE |
1 |
Micro M9N op GPS2 / SERIAL4 |
GPS_AUTO_SWITCH |
1 of 2 |
UseBest of Blend |
“GPS1” in ArduPilot = eerste instance, niet per se de GPS1-connector.

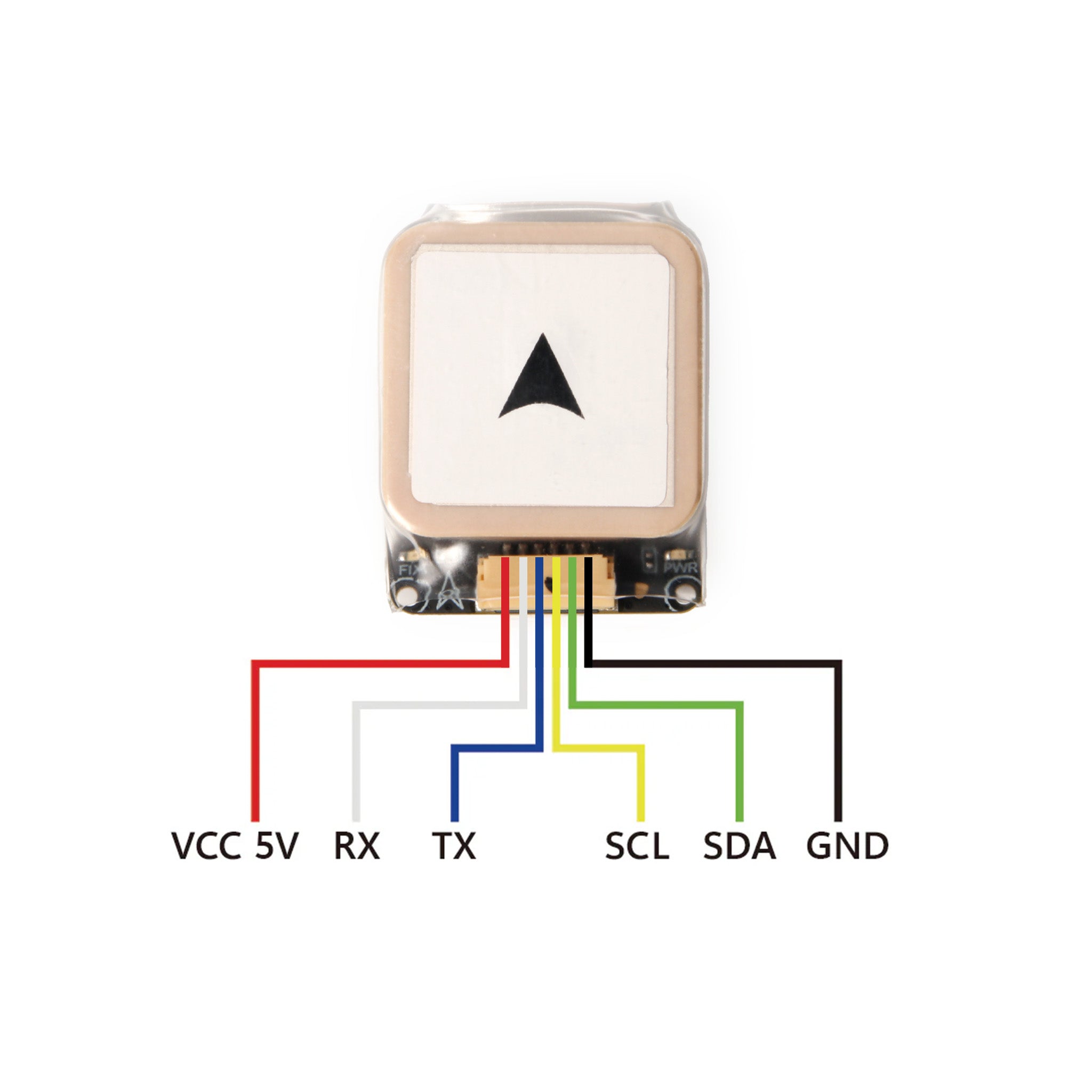

Pinout (GPS2)
| Pin | Kleur | GPS | GPS2 op FC |
|---|---|---|---|
| 1 | rood | VCC 5V | VCC |
| 2 | wit | RX | TX8 |
| 3 | blauw | TX | RX8 |
| 4 | geel | SCL | SCL2 |
| 5 | groen | SDA | SDA2 |
| 6 | zwart | GND | GND |
Volledige tabel: holybro-pinout.md. Officieel: Holybro Micro M9N pinout.
Lokale naslag: holybro-overview.md · holybro-dimension.md · holybro-magnetometer-comparison.md · holybro-led-buzzer-meaning.md.
Verder lezen
- F9P Helical — RTK / DroneCAN GPS1
- Pixhawk 6X Mini — GPS2-mapping
- CAN Hub — bus naast deze UART-GPS
- Stap 3 — positie & heading
ArduPilot wiki
Keuzelog
| Wat | Holybro Micro M9N (IST8310, met case) |
| Waarom | Compacte UART-GNSS + compass naast F9P |
| Onze keuze | Micro M9N op GPS2 — niet de grote M9N; dual-GPS-pad met F9P |
Foto’s
