CAN Hub — F9P en H-Flow op één bus

Gele XT30 Power IN 2–12S — zonder dit trekken F9P + H-Flow alleen aan de FC-5V

CAN Hub — F9P en H-Flow op één bus

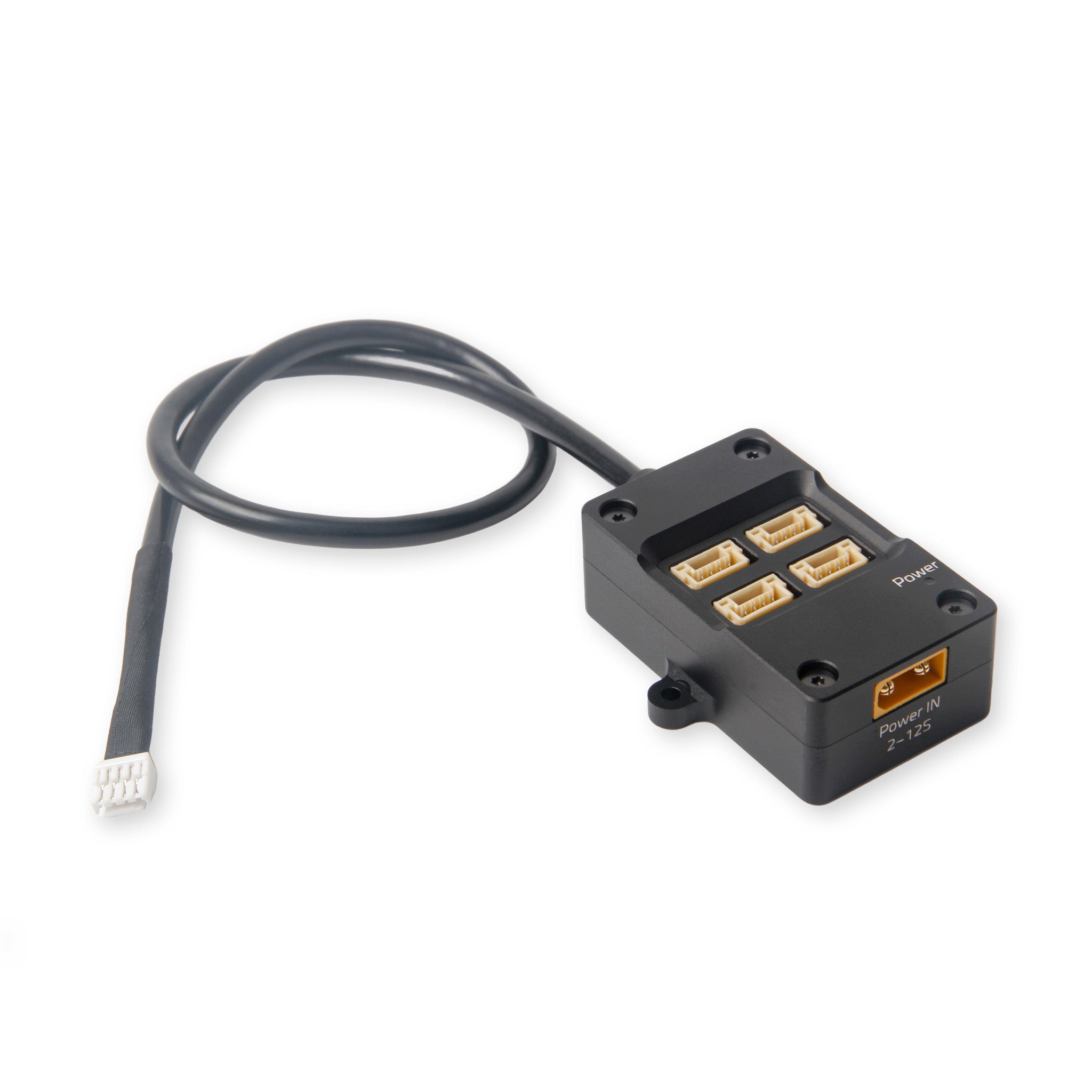

Holybro CAN Hub met XT30

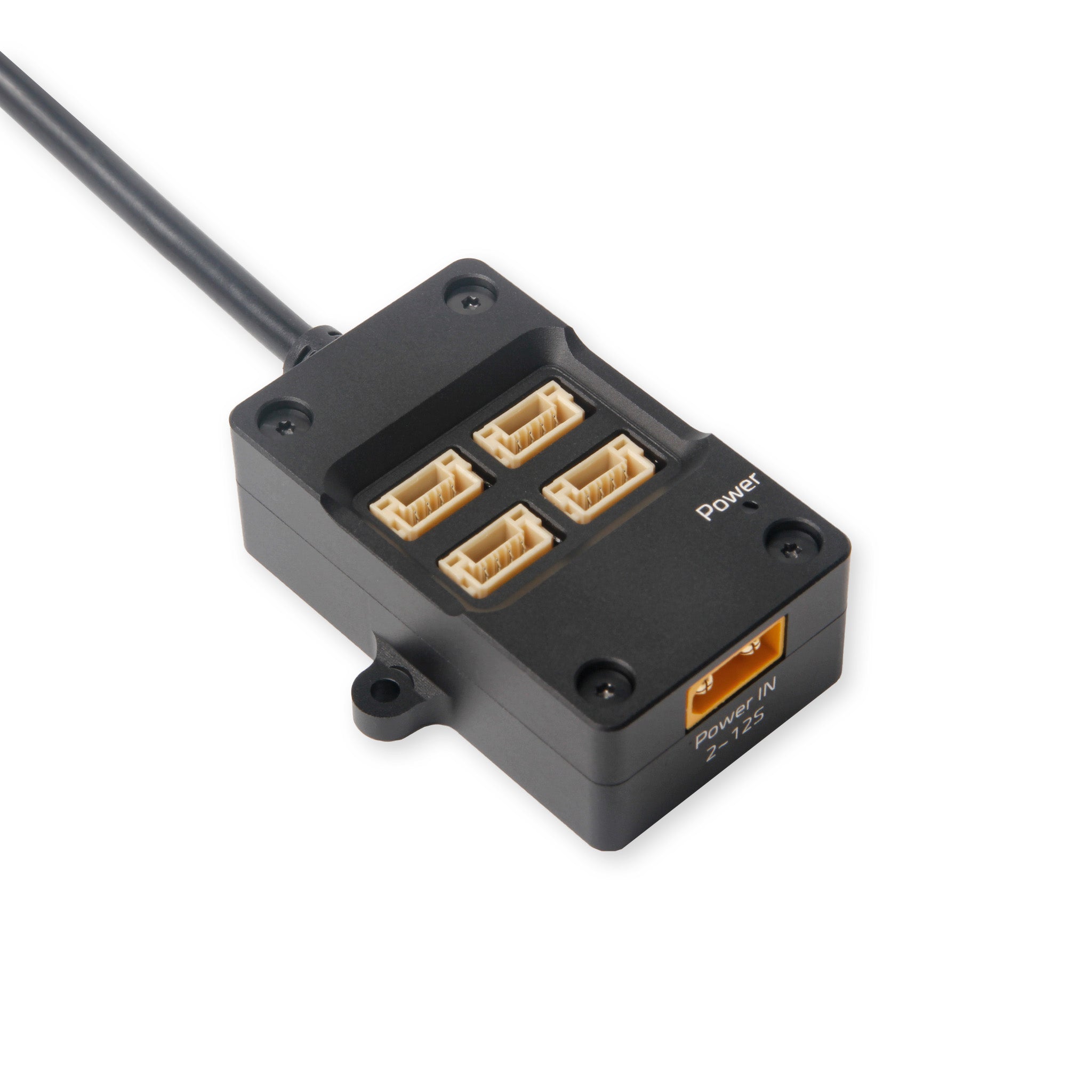

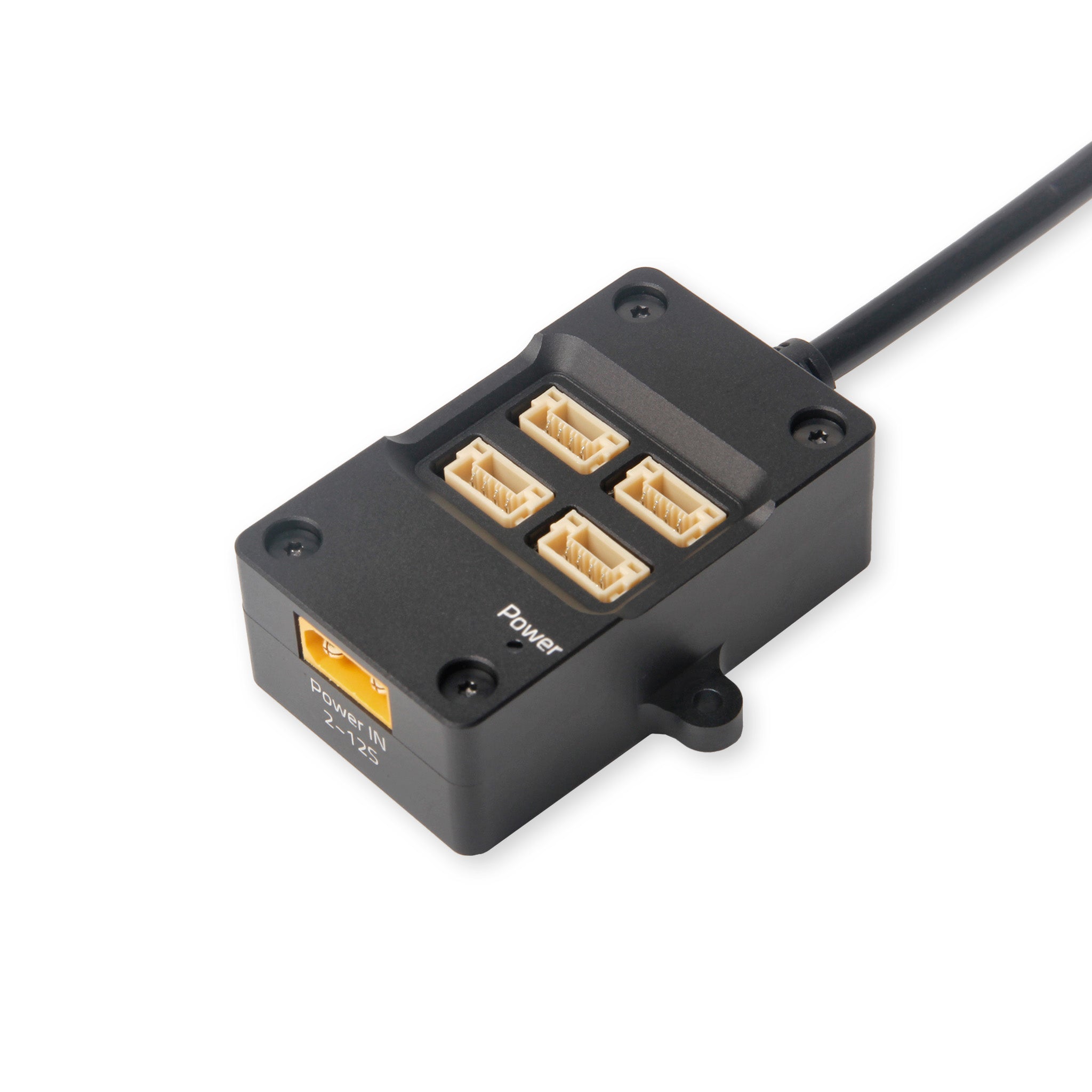

Gele XT30 Power IN 2–12S — zonder dit trekken F9P + H-Flow alleen aan de FC-5V

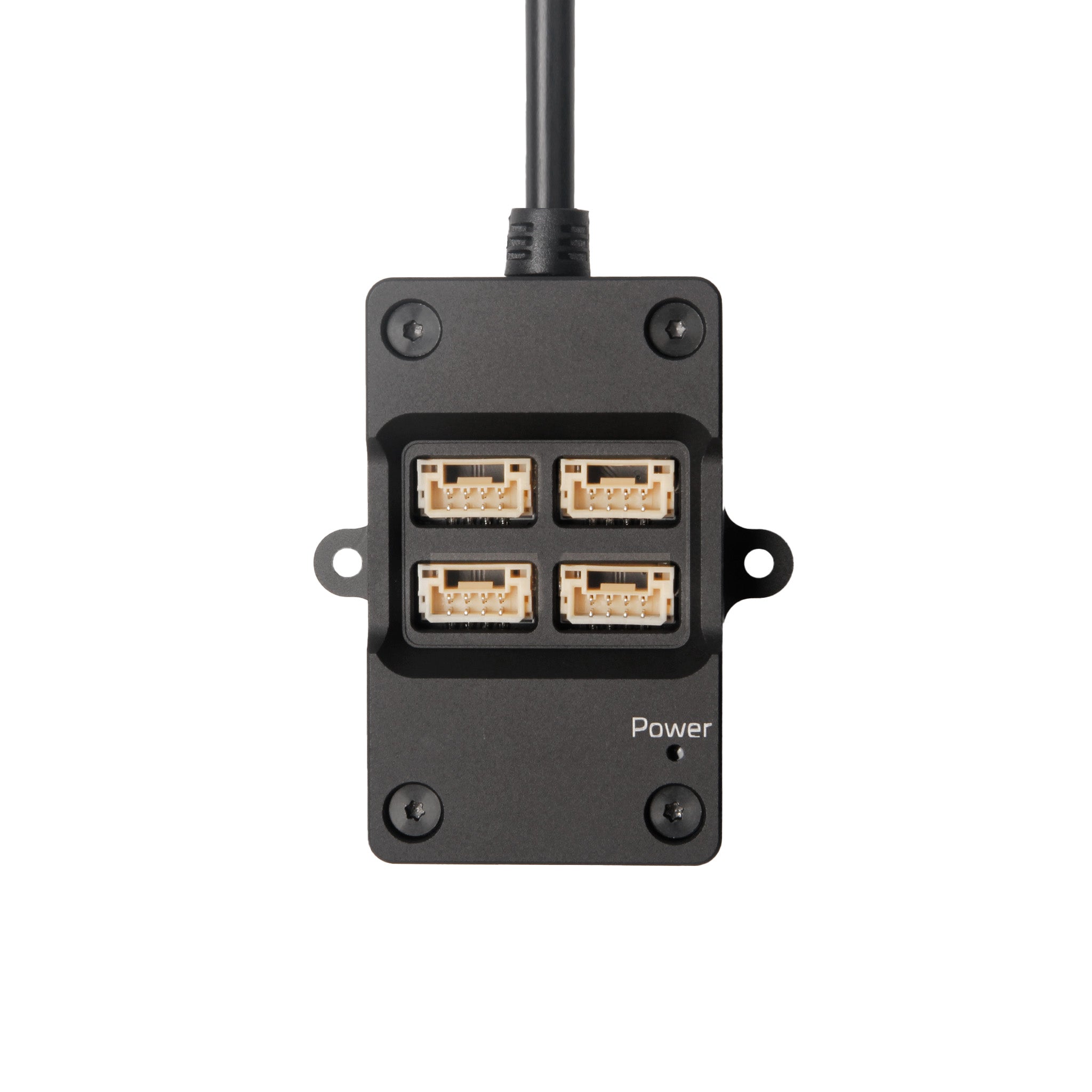

CAN Hub poorten

1× CAN van de FC → meerdere DroneCAN-apparaten

De Mini heeft één CAN-stekker. Wij willen F9P Helical én H-Flow erop. Daarom de CAN Hub 27 cm: splitter + eigen voeding vanaf het pack.

Waarom deze hub

Zonder hub moet je zelf Y-splitsen en terminatie fixen. Holybro’s hub doet dat netjes. Order: $27.59 · Store: holybro.com — CAN Hub.

De hub is powered: pack → XT30 → interne step-down → 5.2 V op de CAN-poorten (tot 1 A per poort, max 3 A totaal). Holybro waarschuwt dat FC-CAN-5V vaak inzakt als meerdere peripherals dezelfde rail delen (Pixhawk: overige poorten samen ≈ 1.5 A).

Device op de hub ≈ 5 V-stroom Note
F9P Helical ~250 mA Holybro-spec
H-Flow (flow + ToF) extra 100 mA+ ToF/laser + MCU
Totaal snel >400 mA te krap naast M9N/ELRS op dezelfde FC-5V-pool

Doen: XT30 vanaf 6S (via XT30↔XT60 adapter of Y-tak) op de hub. CAN-kabel naar Pixhawk CAN1 blijft voor data. Details: power & condensatoren.

LD-06 is geen CAN-device — die hangt op TELEM1.

Wat we doen

  1. Hub op CAN1 van de Pixhawk 6X Mini.
  2. F9P + H-Flow op de hub-poorten.
  3. XT30 Power-In vanaf het pack aansluiten.
  4. 120 Ω terminatie tussen CANH–CANL aan de bus-uiteinden (Holybro: soms software-toggle — holybro-can-termination-toggle.md).
  5. Kabels trek-ontlasten — vibratie + trek op JST-GH is een klassieke intermittente CAN-fout.

DroneCAN op ArduPilot (FC-kant)

Bronprocedure (generiek): IQ Motion — DroneCAN + ArduPilot/PX4. Die tutorial is voor Vertiq DroneCAN-ESC’s. Wij gebruiken geen DroneCAN-motoren (ESC = Pacer PWM/DShot). Wél van toepassing: bus hardware, bitrate, node-ID’s, ArduPilot CAN-params, Mission Planner-node check.

Officieel: DroneCAN Setup advanced · CAN Bus Setup.

Busregels

Regel Waarom
Unieke node-ID per apparaat Twee nodes met dezelfde ID → bus onvoorspelbaar
Zelfde bitrate op FC + alle nodes Mismatch → nodes verdwijnen
Vermijd collision met de FC ArduPilot gebruikt typisch node-ID 10 (CAN_D1_UC_NODE)
DNA (dynamic node allocation) Node-ID 0 = “vraag een ID aan”

Parameters (CAN1)

  1. Frame type kiezen in Mission Planner (Setup).
  2. CAN_P1_DRIVER = 1 → schrijven + reboot.
  3. CAN_P1_BITRATE = bitrate van de bus (Holybro-stack meestal 1000000; Vertiq-default 500000 geldt niet voor onze Holybro-sensoren).
  4. Reboot, daarna: CAN_D1_PROTOCOL = 1 (DroneCAN), CAN_D1_UC_NODE = unieke ID voor de FC (default 10 is ok).
  5. Schrijven + reboot.

Niet nodig voor onze build: CAN_D1_UC_ESC_BM / ESC-indexen — dat is voor DroneCAN-ESC’s.

Sensor-specifiek daarna: F9P · H-Flow.

Nodes zien (Mission Planner)

  1. Setup → Optional Hardware → DroneCAN/UAVCAN
  2. Kies MAVLinkCAN1
  3. Nodes zouden moeten verschijnen (F9P, H-Flow, …)
  4. Per node: Menu → Parameters

Zie je een node niet: check voeding, terminatie, bitrate, dubbele node-ID. Debug ook via DroneCAN GUI Tool / SLCAN.

Wat ArduPilot herkent op onze bus

Peripheral Hoe activeren Onze device
GPS GPS1_TYPE = 9 (DroneCAN) F9P Helical
Compass Automatisch via DroneCAN F9P IST8310
Rangefinder RNGFND1_TYPE = 24 + RNGFND1_ADDR matcht node H-Flow ToF
Optical flow FLOW_TYPE = 6 H-Flow

GPS/compass/baro worden automatisch geïdentificeerd; rangefinder moet je expliciet op type 24 zetten.

Extra params (lichte bus)

Parameter Tip
CAN_D1_UC_POOL Default mag vaak omlaag bij lichte traffic (GPS + flow)
CAN_D1_UC_NODE Autopilot node-ID (default 10) — uniek houden
CAN_D1_UC_OPTION bit 0 Clear DNA database bij volgende boot
CAN_D1_UC_OPTION bit 1 Ignore DNA node conflicts
CAN_D1_UC_OPTION bit 3 Ignore DNA node unhealthy

Bewust niet voor ons (nu)

  • CAN_D1_UC_ESC_BM / CAN_D1_UC_SRV_BM / CAN_D1_UC_ESC_OF
  • DroneCAN LED, power-module monitor type 8, CAN-FD
  • CAN_D1_PROTOCOL2 mixed protocols

SLCAN / GUI (Pixhawk 6X = H7)

  • Pixhawk 6X Mini is H7 → SLCAN Access on F7/H7; MAVLink-SLCAN heeft de voorkeur.
  • SLCAN via COM-poort is uitgeschakeld wanneer armed — configureer peripherals disarmed.
  • Tools: Mission Planner DroneCAN-panel of DroneCAN GUI.

DNA-database: ArduPilot bewaart node-ID ↔ hardware-ID. Swap je een node (zelfde ID, andere HW) → conflict. Oplossing: CAN_D1_UC_OPTION bit 0 of bit 1.

Lokale naslag: holybro-about-dronecan.md · holybro-can-termination-toggle.md.

Verder lezen

ArduPilot wiki

Keuzelog

Wat Holybro CAN Hub 27 cm (powered, XT30)
Waarom F9P + H-Flow op één Mini-CAN1 zonder zelf solderen
Onze keuze Hub 27 cm — XT30 Power-In verplicht; geen DIY Y tot we custom lengtes nodig hebben
