ExpressLRS — hoe het werkt, flashen & EU/NL

De TX16S lag klaar. De XR4 ook. Dan de vraag waar beginners (wij) even stil van worden: hoe praat die zender eigenlijk met de Pixhawk — en wat mag in NL?

ExpressLRS — hoe het werkt, flashen & EU/NL

RadioMaster XR4 ELRS

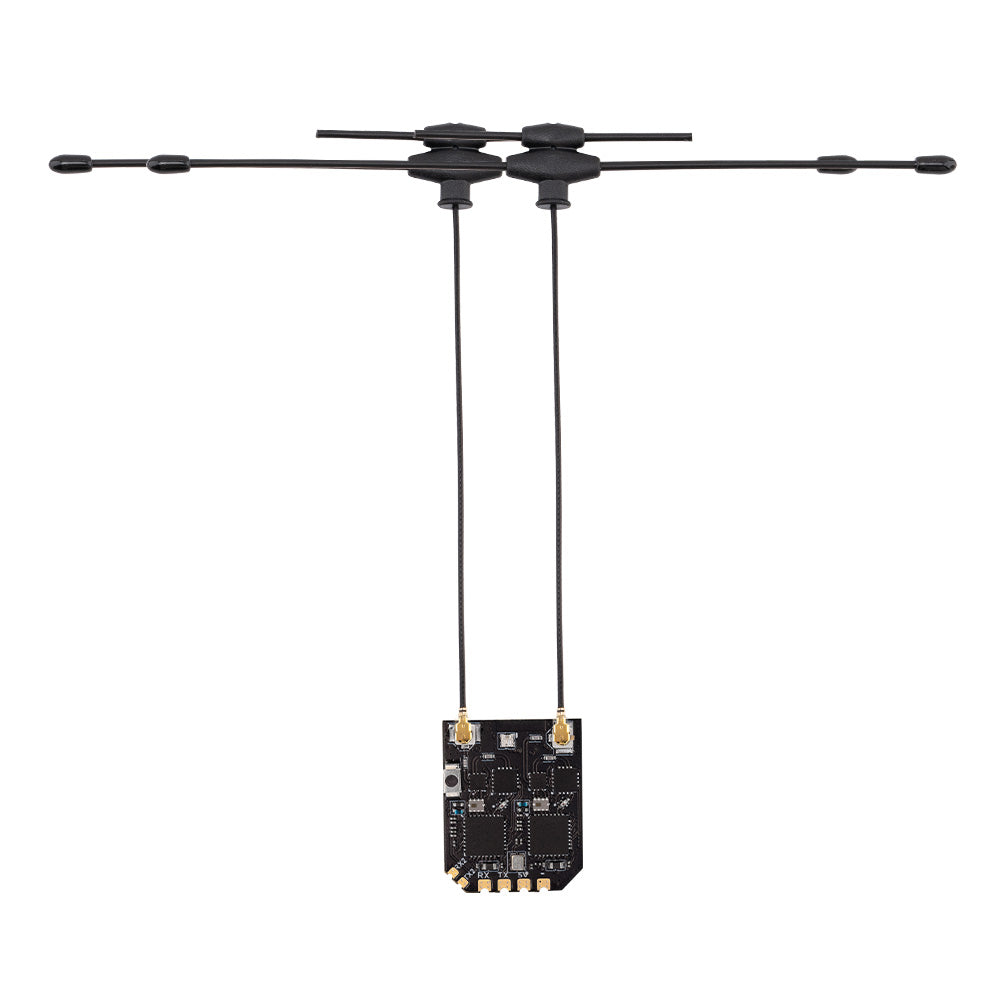

RadioMaster XR4 — onze ELRS-ontvanger

TX16S MK3 MAX

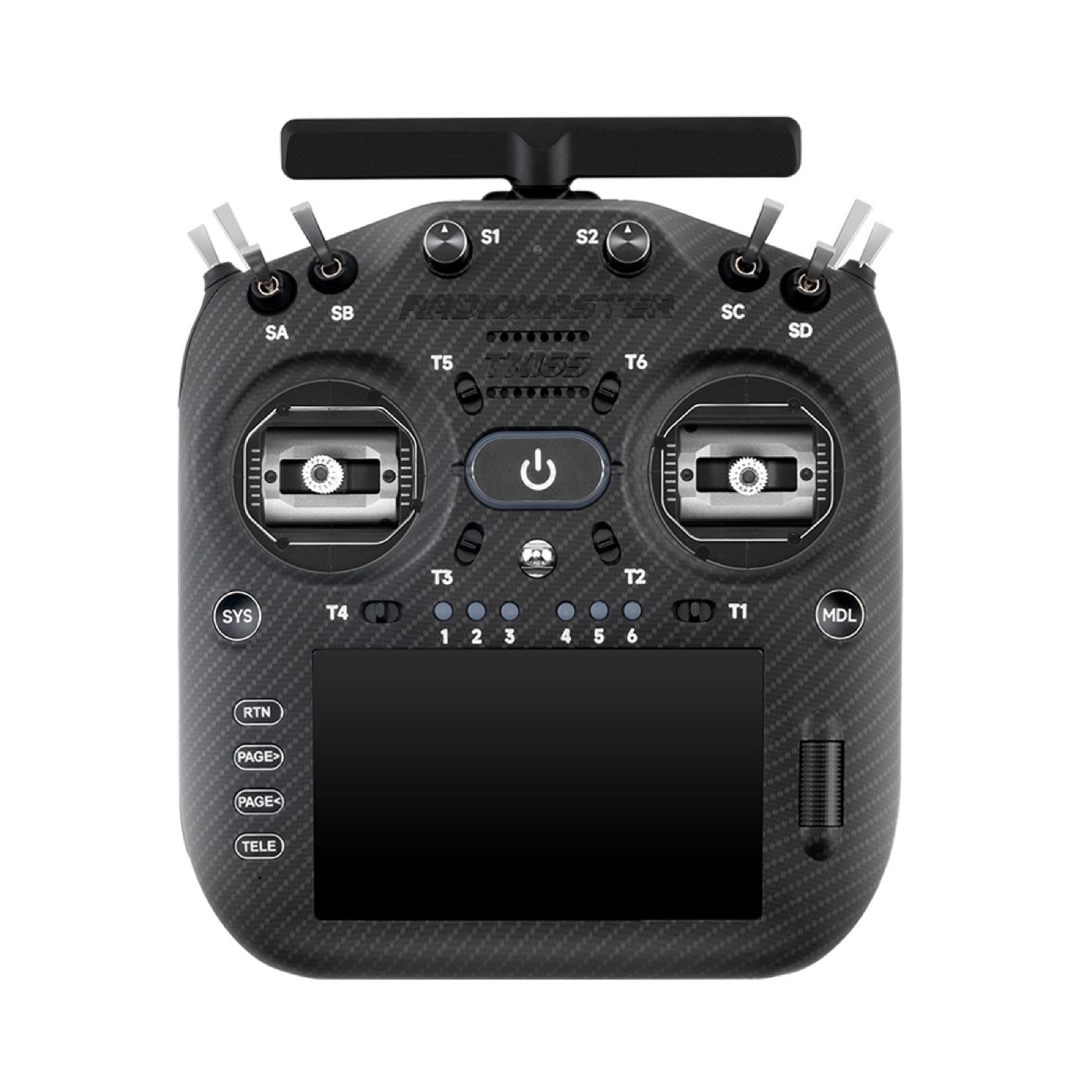

TX16S MK3 MAX — interne Gemini-X ELRS

De TX16S lag klaar. De XR4 ook. Dan de vraag waar beginners (wij) even stil van worden: hoe praat die zender eigenlijk met de Pixhawk — en wat mag in NL?

ExpressLRS (ELRS) is die radiokoppeling. Hier: hoe het zit, hoe we flashen, hoe we instellen, en wat in NL/EU verstandig is. Achtergrond: ExpressLRS-uitleg. Proces: stap 4 — radio.

Hoe ExpressLRS werkt

ELRS is open-source RC over LoRa-achtige radiochips. In onze stack:

Zender (TX16S internal ELRS)
   ↕  lucht: 2.4 GHz en/of Sub-G (Gemini / Xrossband)
Ontvanger (XR4)
   ↕  kabel: CRSF @ ~420 kbaud
Flight controller (Pixhawk TELEM2 / SERIAL2)
   ↕  ArduPilot leest sticks + stuurt telemetry terug

Een paar begrippen die steeds terugkomen:

  • Binding phrase — gedeeld “wachtwoord” in TX én RX. Zelfde phrase = binden zonder knoppen. Uniek houden. (Eerste keer: flashen = firmware op het apparaat zetten.)
  • Packet rate — hoe vaak sticks over de lucht gaan (50 / 100 / 250 / 500 Hz). Hoger = sneller, minder range.
  • CRSF — protocol tussen RX en FC. Geen SBUS voor deze build.
  • Telemetry — LQ, RSSI, SNR, batterij; optioneel Yaapu terug naar de zender.
  • Dynamic power — TX verhoogt vermogen alleen als de link dat vraagt.
  • Gemini / Xrossband — 2.4 + Sub-G tegelijk voor redundantie.

Failsafe: link weg → RX stopt geldige CRSF-frames → ArduPilot failsafe. Altijd testen met props af. XR4 niet op dezelfde UART als de LiDAR — details: poorten & wiring.

Wat we kiezen (en waarom)

We blijven bij CRSF op TELEM2. Niet SBUS. MAVLink-over-ELRS is niet de default tot we veilig vliegen — wél al uitgewerkt: checklist QGC + backpack.

Doelversie: ELRS 4.1.0 op TX én XR4. Tool: ExpressLRS Configurator 1.8.3. Zie firmware.

Regulatory in NL/EU: EU CE / LBT (2.4) + EU868 (Sub-G). Geen FCC-firmware als we hier vliegen. “Max hardware power” klinkt stoer; hier is het vaak illegaal.

Wat we doen

Updaten (flashen)

  1. Props af; model veilig.
  2. Noteer binding phrase, packet rate en power.
  3. Update de Configurator.
  4. Flash eerst de TX, daarna de XR4.
  5. Zelfde phrase + zelfde ELRS-lijn (4.x) op beide.
  6. Power-cycle; check Lua + LQ in QGroundControl.

TX16S: target RadioMaster TX16S MK3 / interne Gemini-X. EdgeTX Passthrough of WiFi. Of web flasher.

XR4: target RadioMaster XR4. WiFi (http://10.0.0.1 / elrs_rx.local) of UART. Mix geen 3.x met 4.x — dat voelt alsof “bijna hetzelfde”, tot niets meer bindt.

Configurator: GitHub releases.

Eerste bind

  1. Zender aan, Internal RF = CRSF.
  2. SYS → Tools → ExpressLRS Lua.
  3. RX aan (of 3× power-cycle zonder phrase).
  4. Lua → Bind (met phrase vaak automatisch).

Lua-settings (deze build)

Setting Advies
Packet rate Start 250 Hz of 150 Hz; voor range lager
Telem ratio Standaard / 1:8 of 1:16
Switch mode Hybrid of wide; flight modes vaak CH12
Power Max volgens EU; Dynamic aan
Model match Optioneel
RF band / Gemini Alleen legale EU-domains

Wiring XR4 → Pixhawk

XR4 5V  → TELEM2 5V
XR4 GND → TELEM2 GND
XR4 TX  → TELEM2 RX
XR4 RX  → TELEM2 TX

ArduPilot (CRSF — onze standaard)

Op SERIAL2 (TELEM2):

SERIAL2_PROTOCOL = 23     # RCIN / CRSF
RSSI_TYPE = 3             # ReceiverProtocol
RC_OPTIONS bit 13 = 1     # 420 kBaud ELRS
RC_OPTIONS bit 9  = 1     # Suppress CRSF rate messages
RC_OPTIONS bit 8  = 1     # Yaapu passthrough (+256)
FLTMODE_CH = 12           # vaak bij ELRS hybrid

Power-cycle FC. Radio-kalibratie. Failsafe testen. Params-voortgang: ArduPilot-settings.

Later: QGC in de lucht (MAVLink-over-ELRS)

Op de bank praat QGroundControl via USB. In de lucht niet — tenzij MAVLink over dezelfde ELRS-link gaat.

Onze route (TX16S interne module):

  1. ArduPilot: SERIAL2_PROTOCOL = 2, SERIAL2_BAUD = 460, RSSI_TYPE = 5 (+ SR2_* stream rates).
  2. ELRS Lua: Link Mode = MAVLink (RX even uit; Hybrid/16ch; telem 1:2 vast).
  3. Lua → Backpack → Telemetry = WiFi (niet handmatig “Enable Backpack WiFi”).
  4. MacBook op backpack-AP (expresslrs) → QGC UDP auto-connect (poort 14550).

Sticks blijven op de TX16S. QGC = telemetrie, modes, RTL, missies. Volledige checklist: mavlink-qgc-checklist.md. Upstream: expresslrs-mavlink.md.

Naslag — EU/NL

Dit is geen juridisch advies. Jij blijft verantwoordelijk.

Band Kies in Configurator Niet in NL/EU
2.4 GHz EU CE / LBT FCC zonder LBT
Sub-G (868) EU868 FCC915 / AU915
Band Praktijk EU-firmware
2.4 GHz Soft-cap 100 mW; boven 10 mW → LBT
868 MHz Strenger — vaak ~25 mW op Sub-G

Dynamic power aan. LBT = de zender luistert kort of het kanaal vrij is. Drukke ISM kan iets meer packet loss geven. Dat is normaal — geen reden voor FCC-firmware.

Snelcheck vóór de eerste vlucht

  • [ ] TX + XR4 op ELRS 4.x, zelfde binding phrase
  • [ ] Domain EU CE LBT (+ EU868 indien Sub-G)
  • [ ] Power ≤ CE-limit, dynamic aan
  • [ ] XR4 op TELEM2, SERIAL2_PROTOCOL = 23
  • [ ] Sticks in QGroundControl; failsafe getest
  • [ ] Flight modes op het bedoelde kanaal (vaak CH12)
  • [ ] (Later) MAVLink + backpack → QGC in het veld — checklist

Lokale docs: mavlink-qgc-checklist.md · expresslrs-ardupilot-setup.md · yaapu-passthrough-crsf-elrs.md

Verder lezen

Bronnen: ExpressLRS docs · ELRS ArduPilot setup · Binding · User defines · Oscar Liang · ArduPilot CRSF

Keuzelog

CRSF op TELEM2 · ELRS 4.1.x · EU CE LBT + EU868 · Gemini/Xrossband. Sticks + telemetry, past op schaarse Mini-poorten — en we vliegen hier, dus geen FCC “omdat het kan”.
