RadioMaster XR4 — ELRS-ontvanger voor de Pixhawk

RadioMaster XR4 Gemini Xrossband — dual-band ELRS RX
We hebben een ontvanger nodig die bij onze TX16S MK3 MAX past. De zender heeft Gemini-X. Daarom bestelden we de RadioMaster XR4: dual-band ExpressLRS, CRSF naar een UART op de Pixhawk 6X Mini.
Art.nr. 111816 · € 41,95 · 2026-09-06.
Fabrikant: RadioMaster XR4.
Waarom XR4, niet ER8GV of XR1
ER8GV is een PWM/glider-receiver (servos + vario). Die past niet. Wij hebben CRSF op een volle UART nodig.
XR1 is licht en goedkoop. XR3 doet antenna diversity op één band. Wij willen 2.4 + Sub-G tegelijk (Gemini / Xrossband). Dat is de XR4.
Wat we doen
Wiring (XR-serie → Pixhawk):
RX 5V → FC 5V
RX GND → FC GND
RX TX → FC UARTx RX
RX RX → FC UARTx TX
Op onze build: TELEM2 (SERIAL2). Niet alleen RCIN. Niet dezelfde UART als de LD-06. Zie poorten & wiring.
Bind
- Zelfde binding phrase op TX en RX (ELRS Configurator / WiFi WebUI), of
- RX 3× power-cycle → Lua Bind op de TX16S.
Flashen = firmware op het apparaat zetten. TX en RX houden we op dezelfde ELRS-lijn (4.x). Details: ELRS-handleiding · ExpressLRS-uitleg.
Failsafe testen met props af: RX uit → ArduPilot moet reageren.
Naslag
| Rol | Dual-band Gemini RX ↔ TX16S MK3 MAX |
| Interface | CRSF → Pixhawk UART (TELEM2) |
| Chips | 2× LR1121 |
| RadioMaster-XR4.pdf | |
| Alternatieven (niet gekocht) | XR3 (diversity) · XR1 (compact) |
| RX | Wanneer | |
|---|---|---|
| XR3 | manual | Antenna diversity, multi-freq |
| XR1 | manual / PDF | Licht/klein, single path |
Productoverzicht: product-info.md.
Verder lezen
- ExpressLRS-handleiding — flashen, EU, ArduPilot-params
- ExpressLRS-uitleg — wat ELRS is
- TX16S MK3 MAX · Poorten & wiring
- Stap 4 — radio
ArduPilot: CRSF / ELRS · RC-systemen · Radio-kalibratie · Serial options
Reviews: Oscar Liang — XR1–XR4 · YouTube range · ExpressLRS
Keuzelog
| Wat | RadioMaster XR4 Gemini Xrossband ELRS RX |
| Waarom | CRSF naar Pixhawk UART; matcht TX16S Gemini-X (2.4 + Sub-G) |
| Onze keuze | XR4 (€41,95) i.p.v. ER8GV (PWM) of XR1/XR3 (minder band-redundantie) |

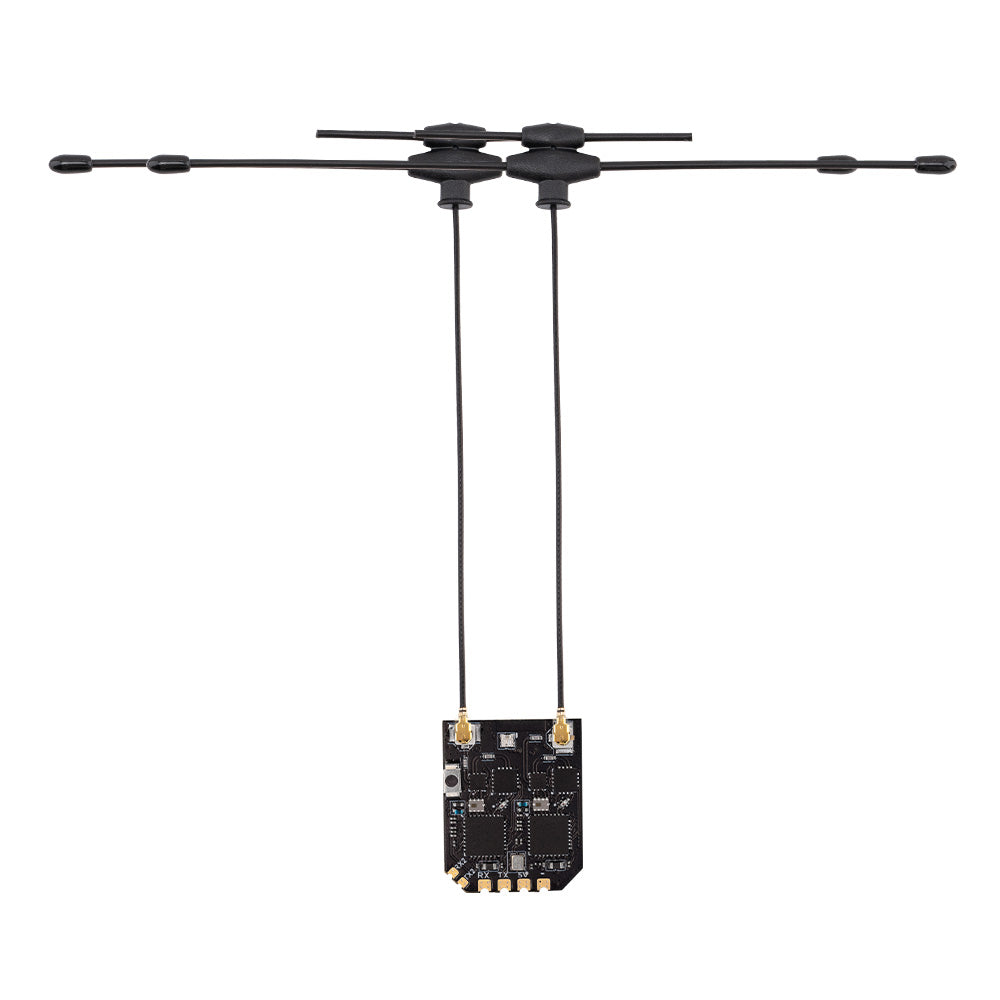

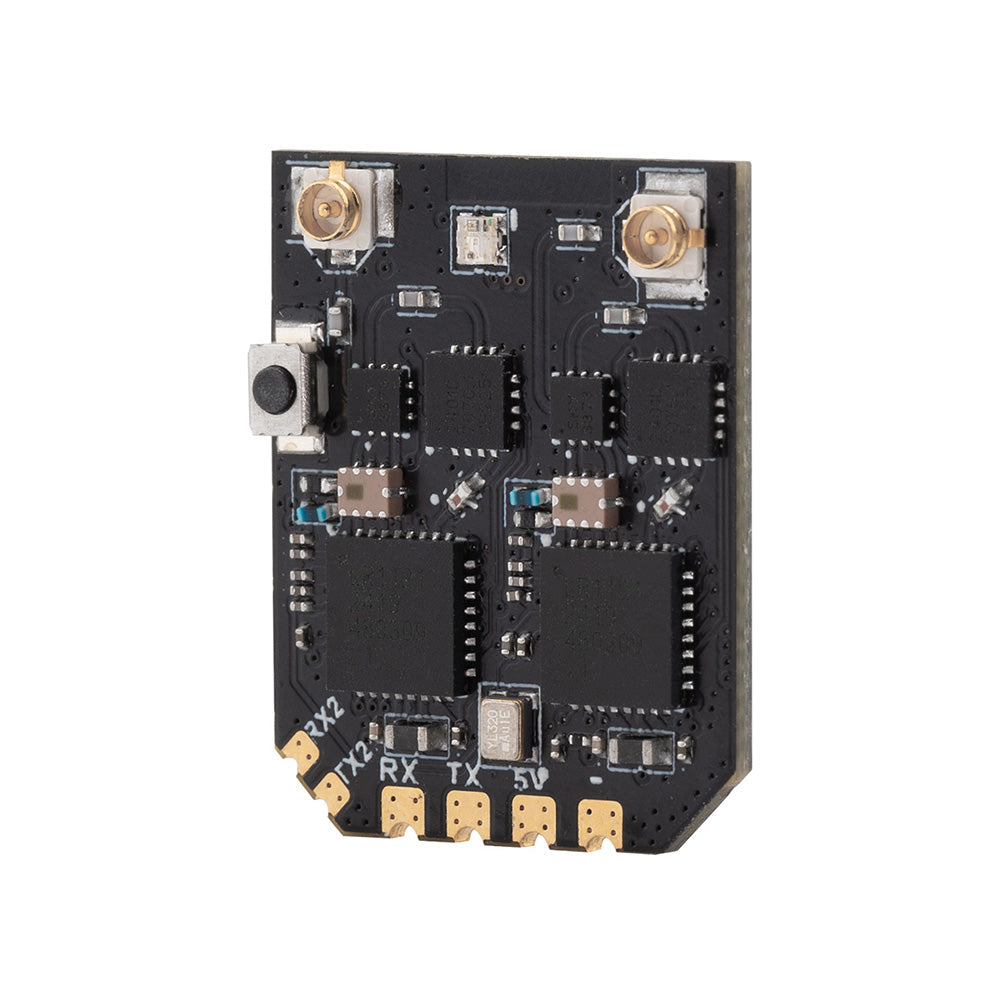

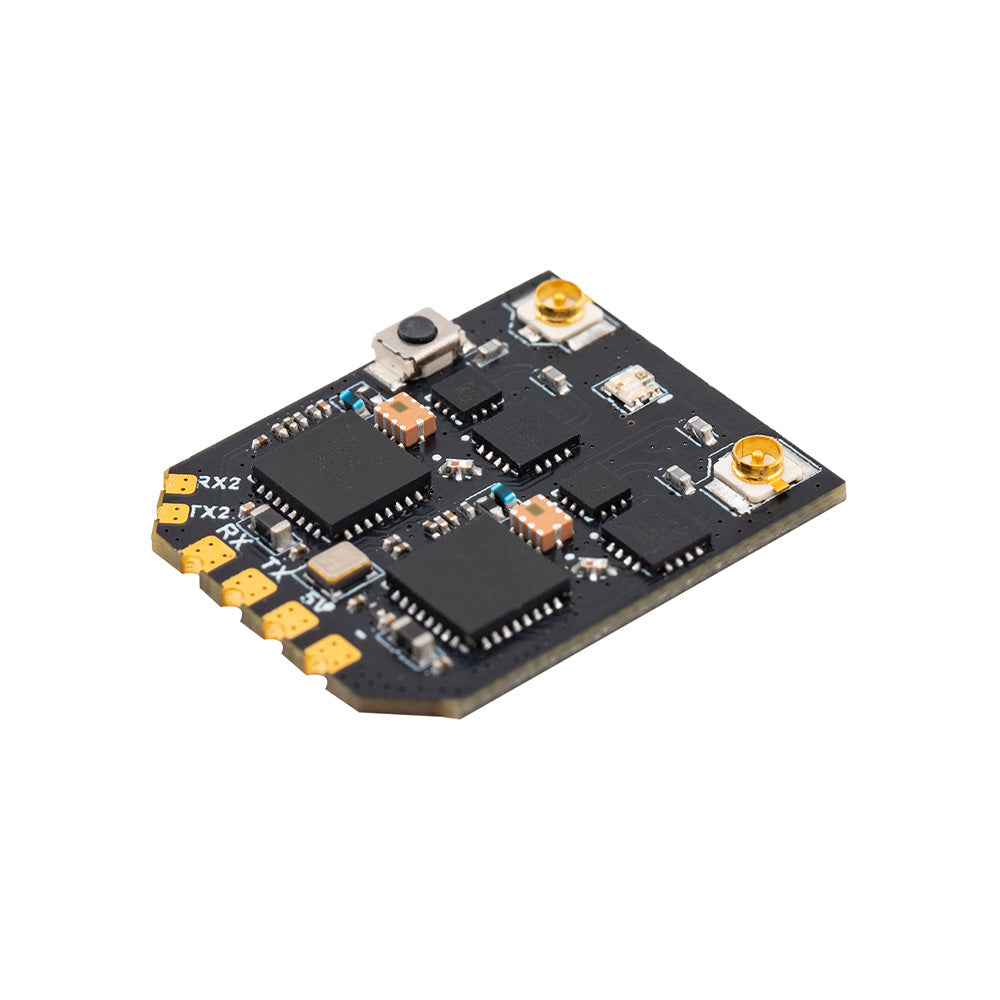

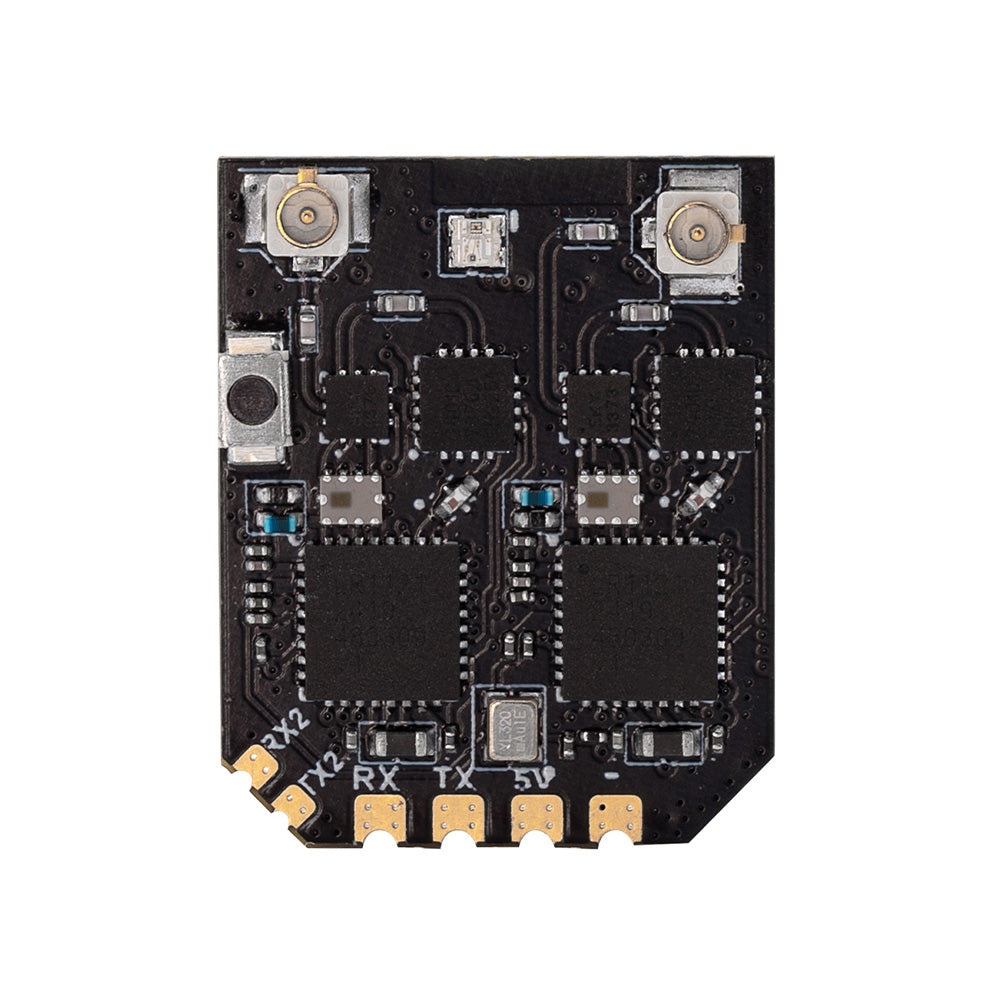

Foto’s
