XT60 / XT30-aansluitingen (Y-splitter & adapters)

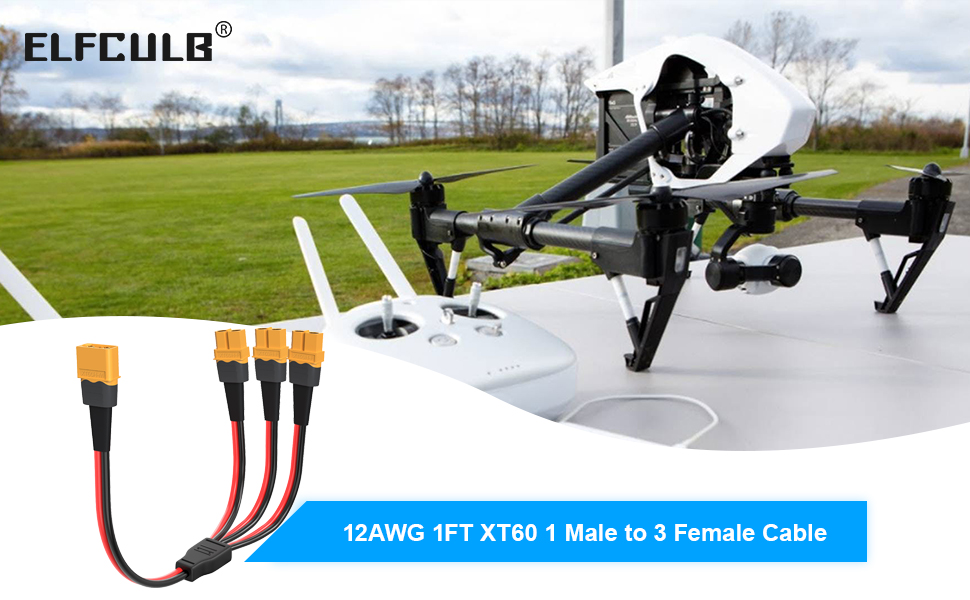

Typische 12 AWG XT60 1→3 power-Y (~30 cm) — één pack naar meerdere loads

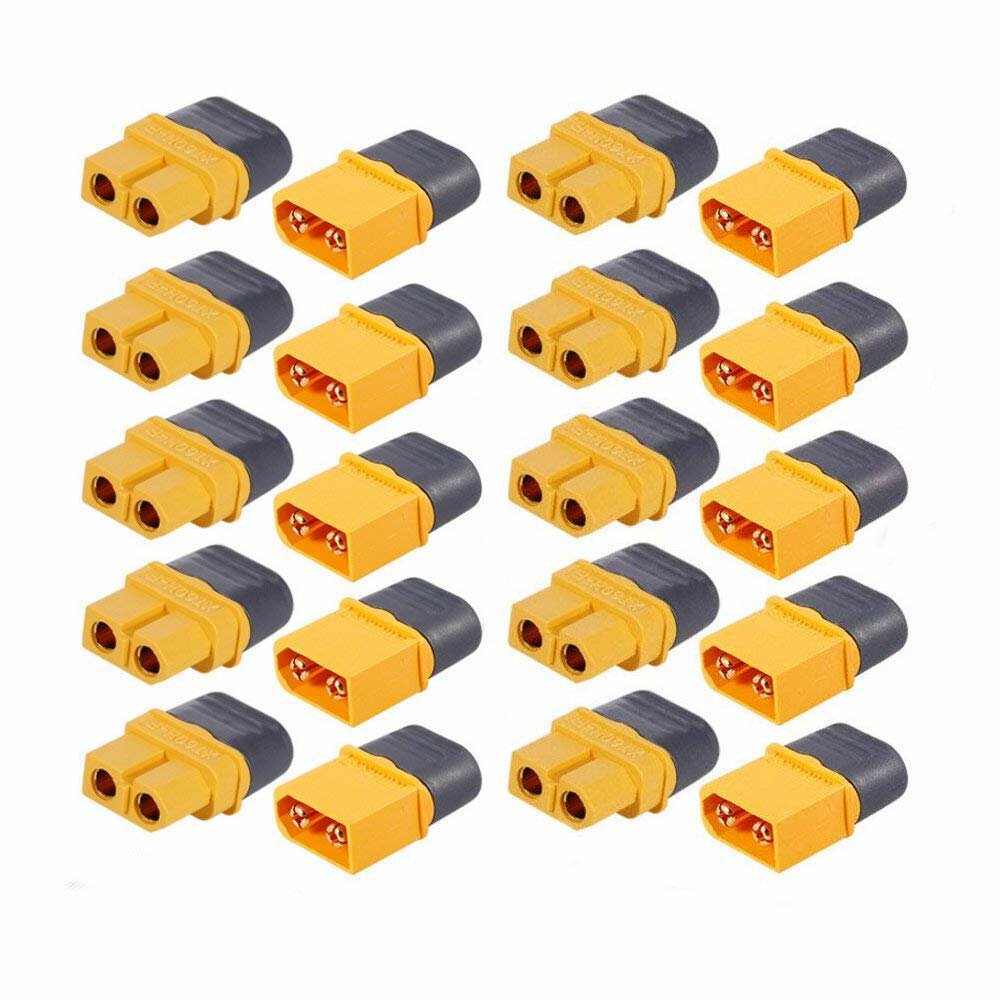

XT60H-M / XT60H-F met grijze snap-on mantels (zoals besteld)

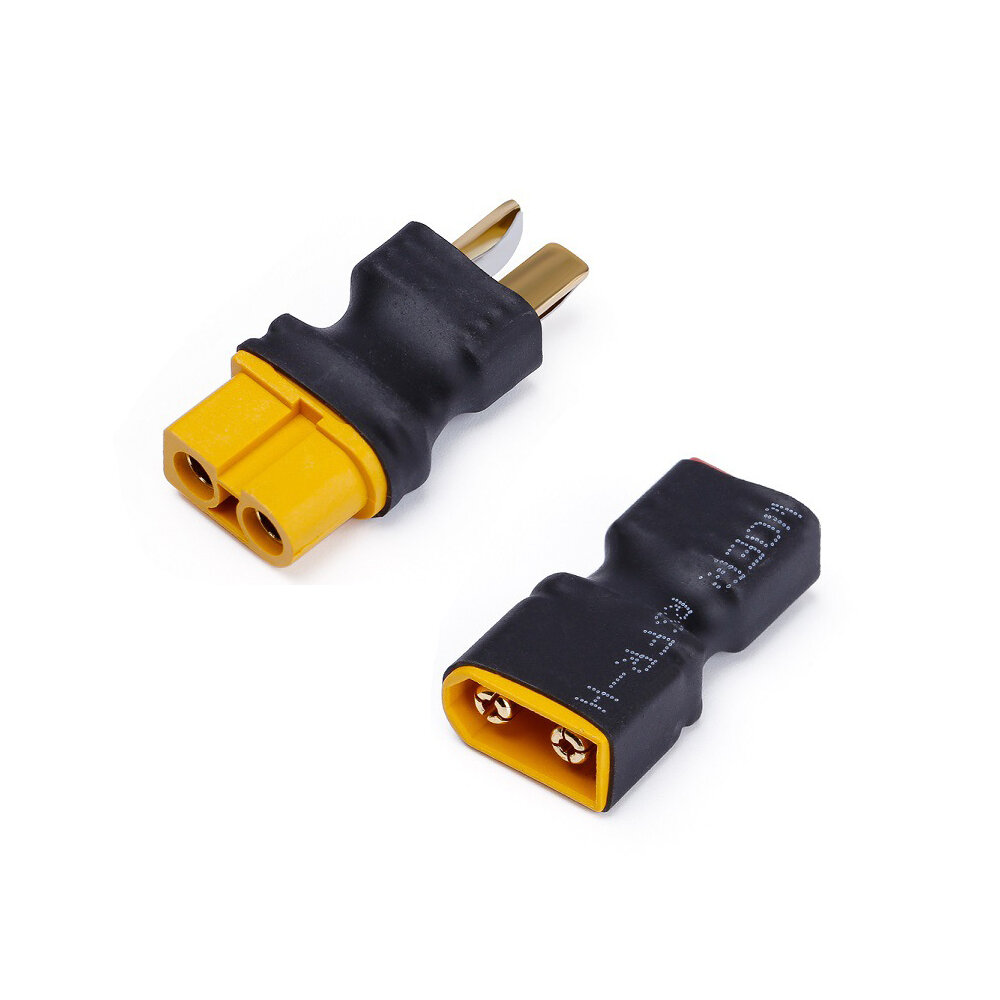

Compacte XT30↔XT60 adapters voor lab/randapparatuur

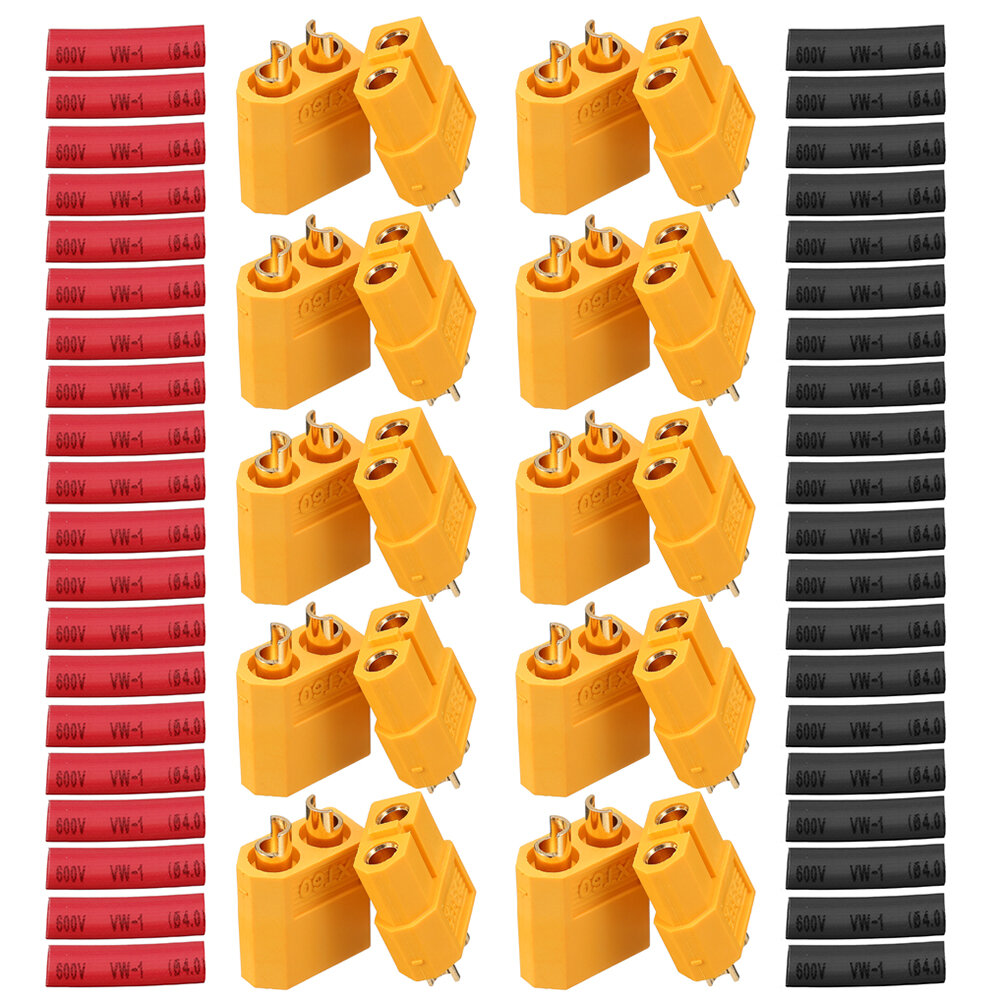

Klassieke Amass XT60 paren — solderen met beitel-tip + flux: zie gereedschap
Eén pack. Drie hongerige loads. De verleiding om een soldeer-Y direct op de batterijkabel te zetten was groot — “scheelt weer een connector.” We hebben dat niet gedaan. Bij de Tattu 6S en O4 Air Unit Pro hoort fatsoenlijk XT60-harnaswerk: één pack, drie takken, geen rommel op de batterij zelf.
We bestelden:
- XT60H Y-splitter 12 AWG — 1 stekker → 3 bussen, ~30 cm
- Extra XT60H male/female paren + mantels
- XT30↔XT60 adapters (2× XT30-male → XT60-female, 2× XT30-female → XT60-male)
Of die Y exact 30 cm moet zijn? Geen idee tot hij op het frame ligt. Liever iets te lang en inkorten, dan te kort en opnieuw bestellen.
Rol in de build
Pack XT60 (male op batterij)
└──► Y-splitter female
├──► Pacer ESC (XT60)
├──► PM02D (vaak XT60 op board; anders adapter)
└──► O4 Pro power leads (soldeer/adapter naar XT60-tak)
Zie power & condensatoren · stap 2.
Polariteit & veiligheid
- XT60/XT60H zijn gepolariseerd (+/− gemarkeerd). Meet met multimeter vóór first contact.
- Conventie: female aan “live” bronkant waar praktisch. Nooit aannemen bij no-name kabels.
- 12 AWG op de Y is oké voor korte takken. Houd lassen kort. Geen losse soldeerbruggen. Solderen XT60: beitel-tip + flux — gereedschap · nanofix tip care.
- Hot-plug op 6S sparkt. Props af. Eventueel anti-spark (XT90-S elders) later overwegen.
Wat zeggen de vijf?
Geen productreview van onze Y-splitter SKU — wel categorie-advies over XT60 solderen / power.
| Reviewer | Gevonden? | Takeaway | Link |
|---|---|---|---|
| Oscar Liang | ja (categorie) | XT60/dikke power-draden: hoge tip-temp, bevel tip, 63/37 — geen Y-splitter-review | Soldering guide |
| Joshua Bardwell | ja (categorie) | Tools/solder-video’s: chisel tip + flux op XT60; geen dedicated connector-kit review | Soldering tutorial |
| Chris Rosser | geen review gevonden | Geen XT60-Y/productreview gevonden | — |
| Painless360 | ja (categorie) | Beginner-serie over power solderen — hoe, niet welke Ali-Y | Soldering the power system |
| UAV Tech | geen review gevonden | Geen XT60-connectorreview gevonden | — |
Onze keuze: 12 AWG XT60H 1→3 Y als vaste power-hub. Extra paren voor reparatie. XT30-adapters alleen voor randapparatuur (smoke stopper, lab), niet als vervanging van de Y naar de ESC.
Handleidingen / datasheets
| Document | Lokaal | Bron |
|---|---|---|
| AMASS XT60 datasheet (M/F) | AMASS / distributeur-kopie | |
| XT60H | Zoek AMASS XT60H (housing-variant van XT60) | china-amass.com |
| Batterij-aansluiting | — | Tattu pack |
| O4 power pins | — | O4 Pro deel · DJI downloads |
Er is geen aparte “handleiding” bij generieke Y-kabels. Gebruik Amass-ratings (XT60 ~60 A-klasse afhankelijk van soldeer/draad) en onze wiring-post.
XT30-adapters — wanneer
Alleen nodig als een device XT30 heeft (kleine BEC, smoke stopper, lab-PSU). Onze hoofdketen is XT60. Adapters zijn reserve/lab. Geen vervanging van de 12 AWG Y naar ESC.
Verder lezen
Keuzelog
| Wat | XT60H 1→3 splitter + connector-kit + XT30↔XT60 adapters |
| Waarom | Eén 6S-pack parallel naar ESC, PM02D en O4 |
| Onze keuze | 12 AWG XT60H Y als vaste power-hub. Adapters alleen voor XT30-randapparatuur. |
| Bronnen | Review panel (Oscar, Bardwell, Rosser, Painless360, UAV Tech) |
