DJI O4 Air Unit Pro — digitaal FPV naast ELRS

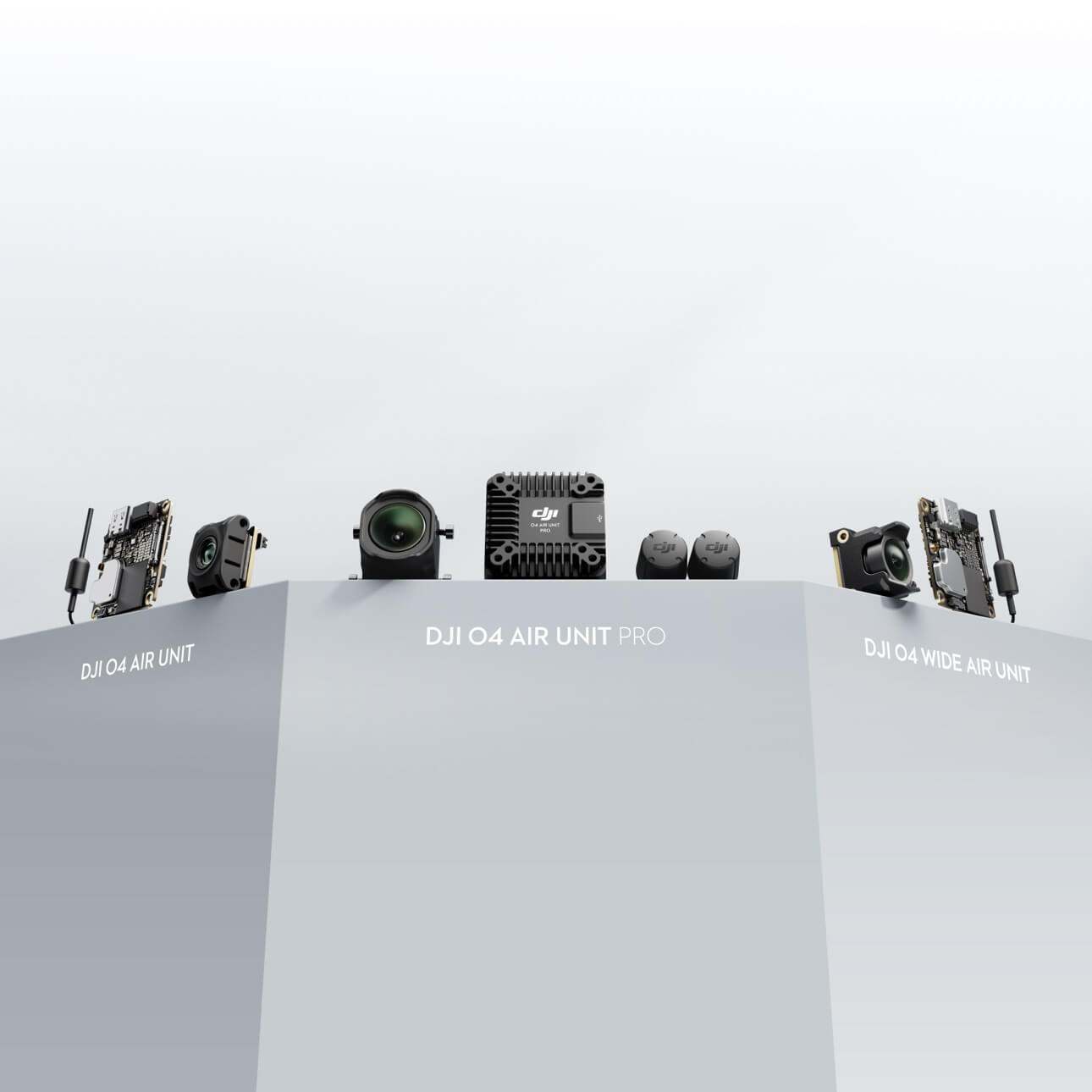

O4 / O4 Pro / O4 Wide — wij bestelden de Air Unit Pro (heatsink + dual antennes)
Bron: dji.com/o4-air-unit
De doos van de O4 Pro lag er al een week, en ik bleef naar die gele S.Bus-draad staren. DJI’s handleiding praat alsof de air unit óók je radio is. Wij hebben al een TX16S + ExpressLRS. Dus: wat koop je eigenlijk als je “digitaal FPV” zegt — en wat laat je bewust los?
We hadden beeld in de goggles nodig op de UL8. Zonder de radio-stack om te gooien. Daarom bestelden we de DJI O4 Air Unit Pro: camera + luchtunit, 6S-vriendelijk (7.4–26.4 V), naast ELRS.
Wat “digitaal FPV” hier betekent
O4 is video. Punt. Live beeld naar DJI-goggles (bij ons typisch Goggles 3 / N3). Opname op microSD. Dat is het probleem dat we oplossen: zonder digitaal beeld vlieg je blind of met analoge rommel — en we willen eerst zien wat de drone ziet.
RC blijft ELRS-ontvanger. De gele S.Bus-draad op de 3-in-1-kabel laten we los. Twee RC-bronnen naast elkaar is een klassieke manier om je avond te verpesten.
Specs & downloads: dji.com/o4-air-unit/specs · DJI Downloads.
Waarom Pro, niet de lichte O4
De standaard O4 is lichter (~8 g-klasse). Leuk voor whoops. Wij hangen een Tattu 6S aan een 8-inch frame. Dan wil je sensorruimte, heatsink, dual antennes en een spanningsrange die rechtstreeks vanaf het pack mag.
De Pro heeft een grotere sensor (1/1.3″), hogere bitrate/resolutie (tot 4K/120 afhankelijk van mode/goggles), heatsink en dual antennes. Trade-off: ~32 g met camera. We twijfelden even — “is dat niet zwaar?” — maar betrouwbaar digitaal beeld wint het van de lichtste race-setup. Voor nu.
Of we later spijt krijgen van die grammen? Misschien. Eerst dit laten werken.
Hoe we hem voeden (en waarom via de Y)
Power vanaf het pack via de Y-splitter:
6S pack ── Y-splitter ──► O4 Air Unit Pro VCC/GND (rood/zwart)
Zie XT60-aansluitingen en power & condensatoren. De Pro mag 7.4–26.4 V — dat past bij 6S. Een aparte BEC kan ook (≥ 13.5 W), maar wij houden één pack-rail.
Signaal naast ArduPilot — waar DJI je in de war brengt
DJI’s 3-in-1-kabel is vooral voor Betaflight uitgewerkt (MSP DisplayPort / S.Bus). Wij vliegen ArduPilot + ELRS:
- Video werkt standalone: power + antennes + goggles link. Geen FC nodig om te zien.
- RC blijft ELRS — gele S.Bus niet aansluiten.
- FC-OSD via MSP DisplayPort is optioneel — later, als er UART vrij is. Zie O4-installatie en fpv.wtf & native OSD (geen WTFOS op O4).
Stap-voor-stap montage en activatie: O4-installatiegids.
EU / NL: in de goggles CE-conform zendvermogen. Op 5.8 GHz is CE lager dan FCC. Volg DJI manual — Setting Transmission Power en lokale regels. Dat klinkt saai — tot je buren of ILT anders vinden.
Montage (kort): camera naar voren. Air unit koel houden. Antennes vrij van carbon/ESC en niet tegen de GPS-helical (F9P, H-Flow).
Wat zeggen de vijf?
| Reviewer | Gevonden? | Takeaway | Link |
|---|---|---|---|
| Oscar Liang | ja | Pro vs Lite/O3: grotere sensor, D-Log M, dual antennes; voor beeldkwaliteit op grotere builds de logische keuze | O4 Pro review |
| Joshua Bardwell | ja | Hands-on Pro-review: 4K/100 vaak als beste combi live+opname; let op FOV/latency per mode | O4 Pro full review |
| Chris Rosser | ja | Afmetingen/montage + AOS V5-adapters voor O4/O4 Pro — relevant omdat wij UL8/AOS vliegen | O4 vs O3 teardown · AOS mount |
| Painless360 | geen productreview | Geen dedicated O4 Pro-review; wel HD DisplayPort-OSD op ArduPilot (zelfde pad als wij later) | HD FPV op ArduPilot |
| UAV Tech | geen review gevonden | Geen O4 Pro-review gevonden | — |
Onze keuze: O4 Air Unit Pro, niet de lichte O4. 6S-input, betere sensor, dual antennes. RC blijft ELRS. Oscar/Bardwell bevestigen “Pro = beeld”; Rosser maakt de AOS-montage minder spannend. Painless360 helpt straks bij OSD, niet bij de koop.
Handleidingen
| Document | Lokaal | Officieel |
|---|---|---|
| User Manual v1.0 | DJI Downloads | |
| Product Information | Idem | |
| Release Notes | Idem | |
| Specs | — | o4-air-unit/specs |
| Firmware / Assistant | — | DJI Assistant 2 (Consumer) |
Specificaties (Pro)
| Sensor | 1/1.3″ CMOS · FOV ~155° |
| Video | tot 4K/120 (afhankelijk van mode/goggles) |
| Input | 7.4–26.4 V (6S OK) |
| Storage | microSD tot 512 GB + 4 GB intern |
| Gewicht | ~32 g met camera (± antennes) |
| Link | O4-ecosysteem (o.a. Goggles 3 / N3 + RC3) |
Verder lezen
- O4-installatie — montage, power, activatie
- fpv.wtf & native OSD — waarom geen WTFOS; MSP DisplayPort
- XT60-aansluitingen · Tattu 6S
- ExpressLRS-uitleg · ELRS-ontvanger · TX16S
Keuzelog
| Wat | DJI O4 Air Unit Pro (camera + air unit) |
| Waarom | Digitaal FPV op 6S naast ArduPilot/ELRS — ogen, geen tweede radio |
| Onze keuze | Pro i.p.v. standaard O4. RC blijft ELRS. S.Bus los. |
