Stap 2 — Flight controller & power

Nu het frame staat, leggen we het zenuwstelsel: de Pixhawk 6X Mini en de PM02D. Eerst voeding goed. Pas daarna GPS en radio. Anders debug je drie problemen tegelijk.

Uitleg over splitsing batterij → ESC én FC: power & condensatoren.

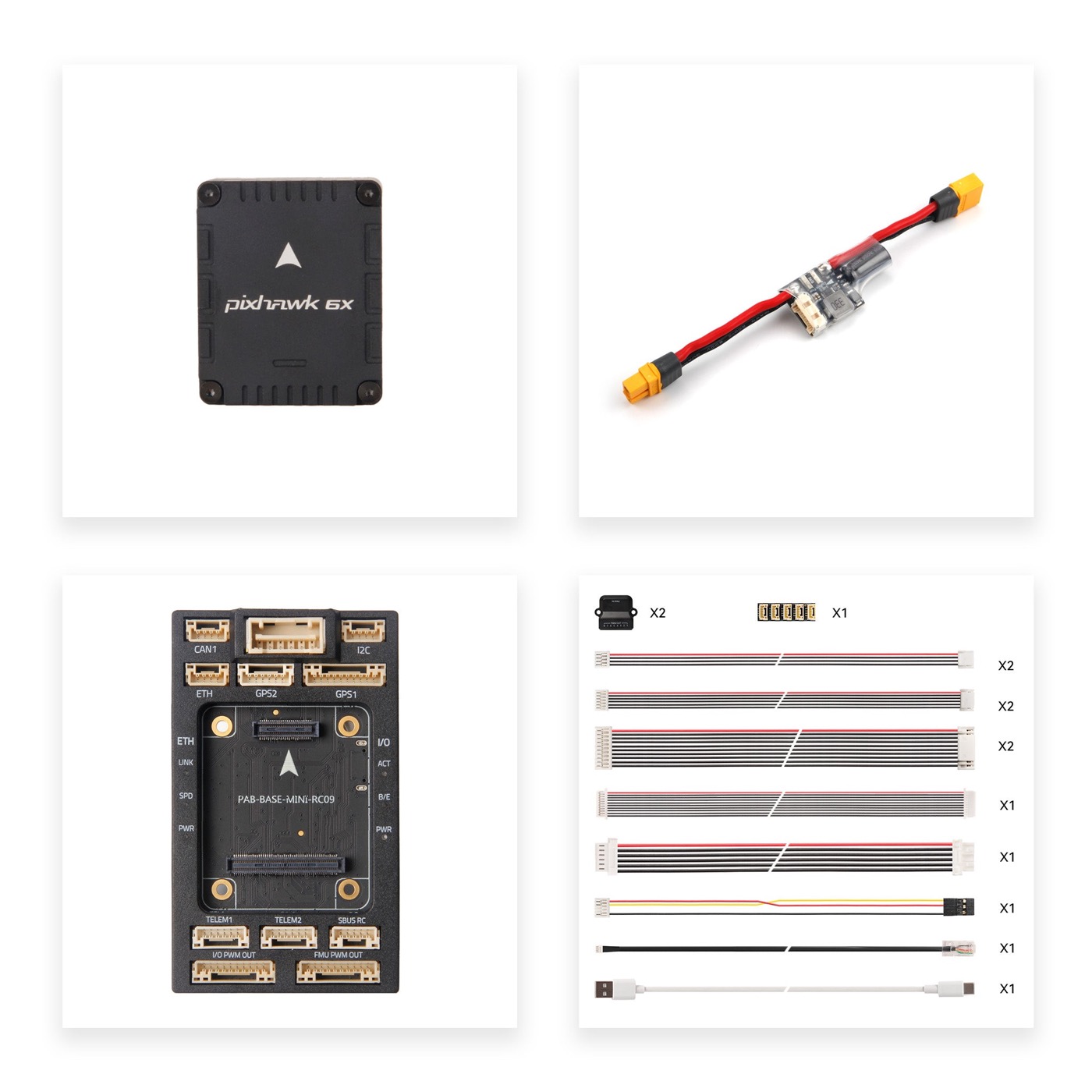

Pixhawk 6X Mini

Pixhawk 6X Mini

Meer beelden

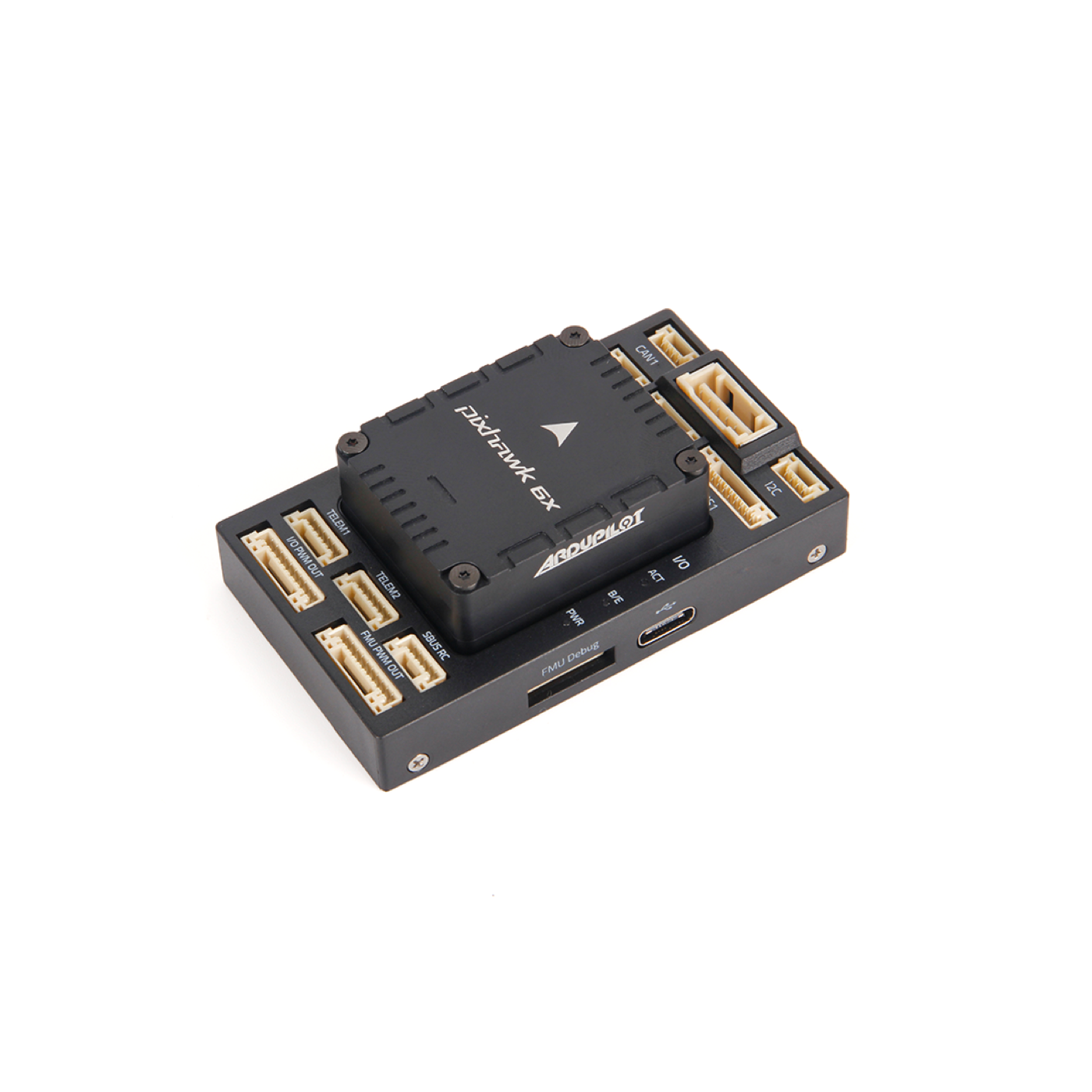

FMU-module

FMU-module

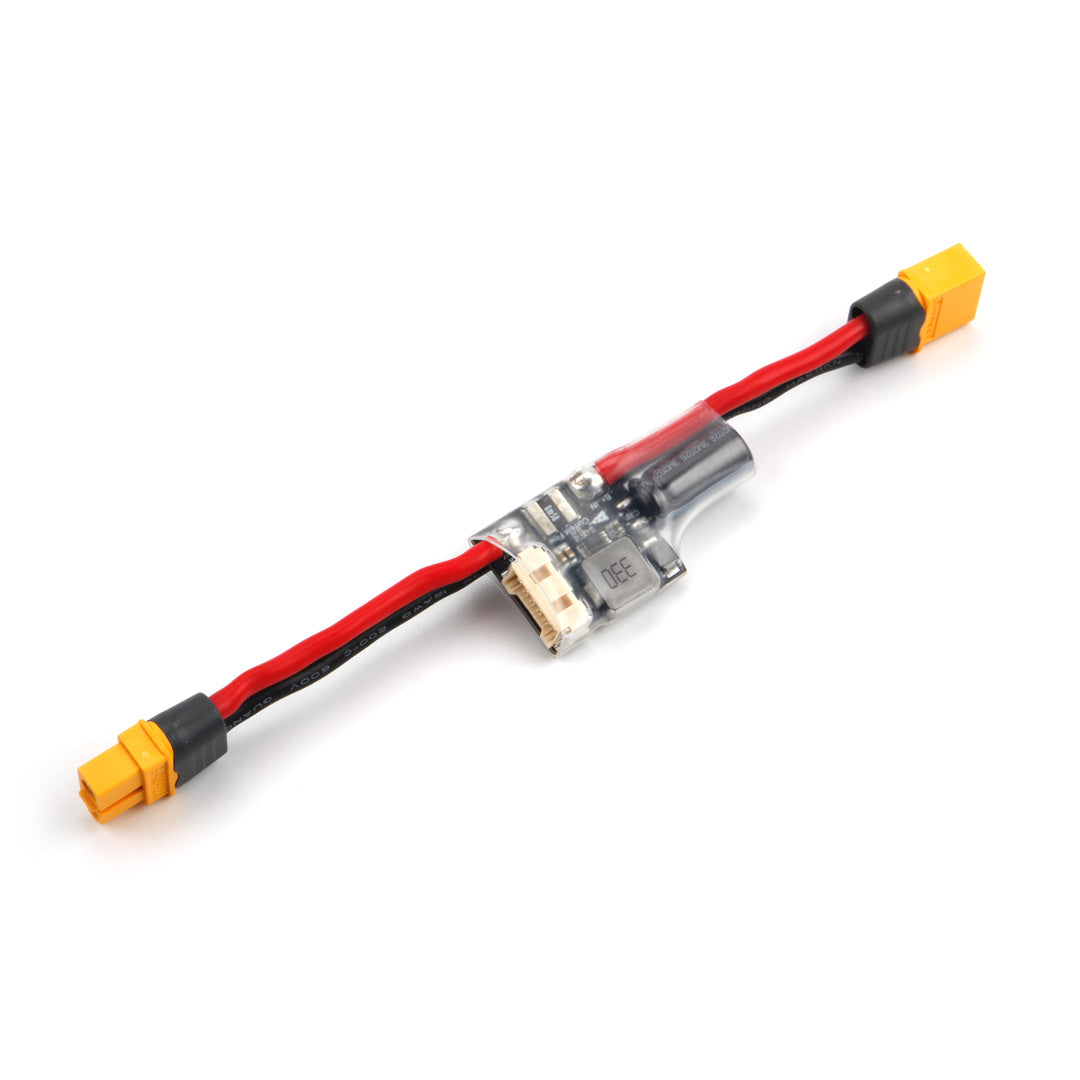

PM02D power module

PM02D power module

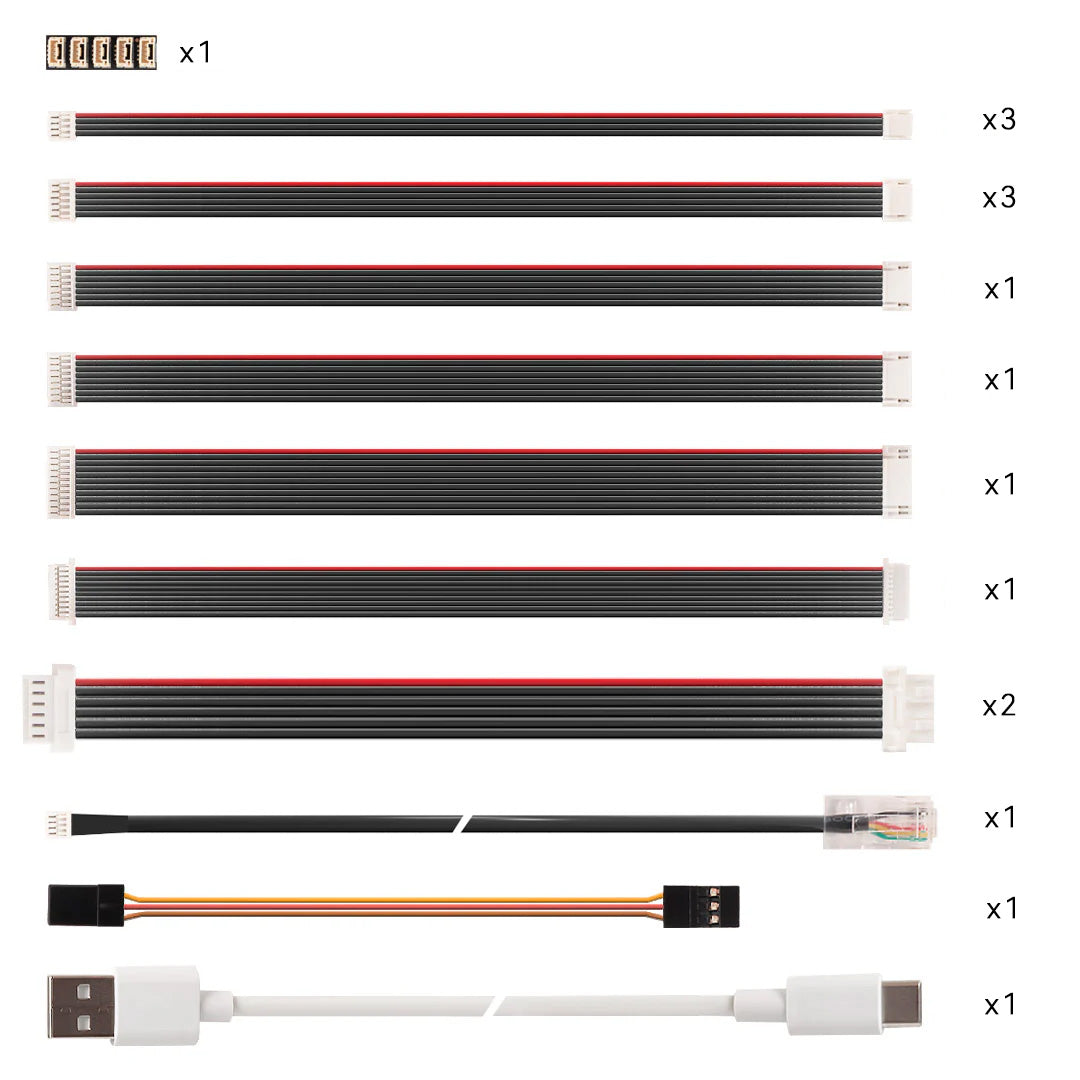

Kabelset Mini

Kabelset Mini

Wat we kiezen

Digitale power via PM02D op POWER1. Geen analoge PM op deze FC. Pack-power splitten met een Y naar ESC, FC, O4 én CAN Hub. Eerste boot altijd zonder props.

Wat we doen

  1. Pixhawk soft-mounten op de UL8-stack (30.5 mm).
  2. PM02D in de power-path (6S → PM02D → POWER1).
  3. Batterij via XT60H Y naar Pacer, PM02D, O4 Pro én CAN Hub XT30 (5 V voor F9P + H-Flow). Pack: Tattu 6S. O4-stappen: installatie.
  4. Low-ESR condensator van de Pacer op ESC-pads (dicht bij XT60). PM02D heeft al een ingebouwde cap.
  5. Kabelset Mini voor I/O. Poorten volgens poorten & wiring.
  6. Eerste boot zonder props.

Handleidingen

Video

Holybro Pixhawk 6X Unboxing, Review and Assembling — YouTube

Verder lezen

Klaar wanneer

FC heeft stabiele voeding via PM02D. Kabels liggen netjes. Poortreservering staat vast.

Keuzelog

Wat Pixhawk 6X Mini + PM02D + power-split
Waarom Voeding eerst, anders geen betrouwbare sensoren of radio
Onze keuze Digitale PM02D; Y naar Pacer, PM, O4 en CAN Hub; boot zonder props
